In che modo la compensazione della temperatura influisce sulla precisione di un sensore di pressione DIP/SIP con pacchetto Direct Plug?

Nei sistemi di misurazione e controllo di precisione, l'accuratezza è lo steard che definisce le prestazioni di un sensore. Tra i vari fattori che influenzano la precisione della misurazione, compensazione della temperatura svolge un ruolo cruciale, in particolare nelle applicazioni esposte a condizioni ambientali dinamiche. A Sensore di pressione DIP/SIP con pacchetto con presa diretta è ampiamente utilizzato nell'automazione industriale, nelle apparecchiature mediche, nei sistemi automobilistici e nei dispositivi domestici intelligenti in cui l'ambiente operativo presenta spesso notevoli fluttuazioni di temperatura.

Fondata nel 2011 e situata a Distretto hi-tech nazionale di Wuxi , Wuxi Mems Tech Co., Ltd. è diventata un'impresa specializzata nel Ricerca e sviluppo, produzione e vendita di sensori di pressione MEMS . La competenza dell'azienda in compensazione della temperatura La tecnologia garantisce prestazioni costanti e affidabili in un ampio intervallo di temperature. Con applicazioni che vanno dai sistemi idraulici ai dispositivi di monitoraggio medico, i sensori di pressione DIP/SIP con pacchetto a presa diretta dell'azienda dimostrano come una corretta gestione termica migliori direttamente la precisione del sensore e la stabilità a lungo termine.

Comprendere la struttura di un sensore di pressione DIP/SIP con pacchetto a presa diretta

Principi di confezionamento DIP e SIP

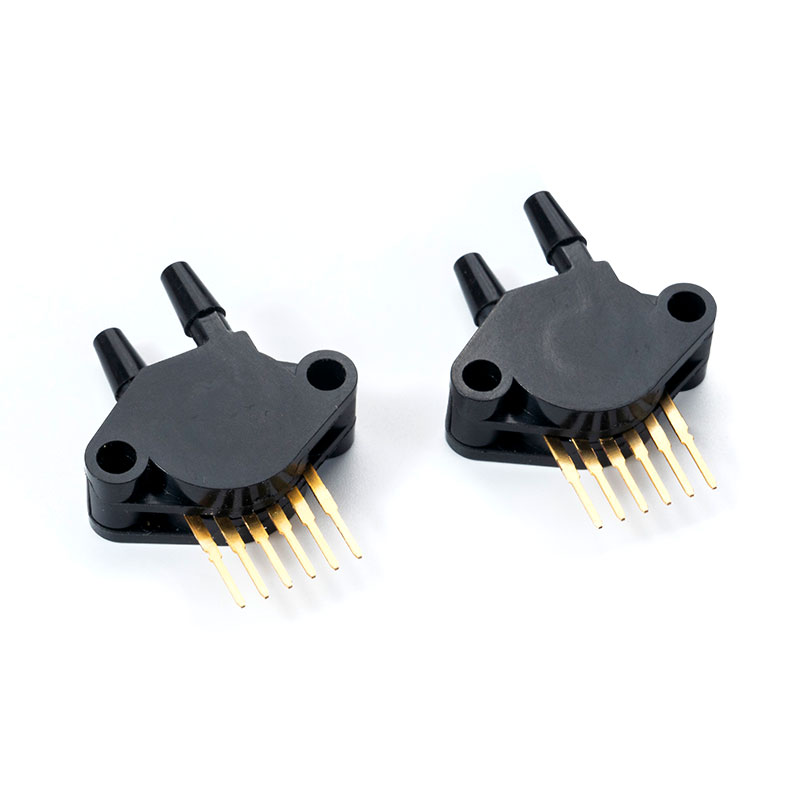

A Sensore di pressione DIP/SIP con pacchetto con presa diretta deriva il suo nome dal metodo di incapsulamento e connessione. Il pacchetto doppio in linea (DIP) presenta due file di pin che si estendono perpendicolarmente da entrambi i lati della confezione, consentendo di inserire il sensore direttamente nei fori del circuito e saldarlo in modo sicuro. Questo design offre forte stabilità meccanica e eccellente affidabilità dei contatti elettrici , rendendolo adatto per sistemi di controllo industriale e apparecchiature di prova che richiedono una manipolazione frequente o un'esposizione alle vibrazioni.

Al contrario, il pacchetto unico in linea (SIP) utilizza una singola fila di perni allineati verticalmente su un lato. Sebbene fornisca una comodità di inserimento simile, l'incapsulamento SIP offre migliore efficienza dello spazio , ideale per applicazioni con area limitata della scheda ma altezza libera moderata. In entrambe le forme di imballaggio, garantisce il design a spina diretta installazione semplice, connettività stabile , e debug efficiente , semplificeo l'integrazione nelle architetture di sistema esistenti.

In che modo la temperatura influisce sulla precisione del sensore di pressione

I sensori di pressione si basano sulla conversione dello stress meccanico in un segnale elettrico. Nell'a Sensore di pressione DIP/SIP con pacchetto con presa diretta , l'elemento sensibile, in genere un chip piezoresistivo basato su MEMS, risponde alla pressione applicata modificeo la sua resistenza. Questa variazione viene quindi tradotta in una tensione di uscita o in un segnale digitale.

Tuttavia, variazioni di temperatura possono distorcere queste caratteristiche elettriche in diversi modi:

1. Espansione e contrazione della materia – Le variazioni di temperatura alterano le dimensioni fisiche del diaframma e del substrato del sensore, modificeo leggermente la distribuzione della deformazione e portando a spostamenti dell'uscita.
2. Deriva della resistenza – Gli elementi resistivi all'interno delle strutture MEMS mostrano cambiamenti di resistenza dipendenti dalla temperatura, introducendo errori di offset nel segnale di uscita.
3. Spostamento del punto zero e dello span – Queste sono tra le fonti più comuni di imprecisioni; i valori di uscita zero e di fondo scala del sensore si spostano al variare della temperatura.
4. Disadattamento dello stress termico – I diversi materiali utilizzati nell’imballaggio, nella saldatura e nel silicio hanno coefficienti di dilatazione termica variabili. L'accumulo irregolare di sollecitazioni può influire sulla linearità e sulla stabilità a lungo termine del sensore.

Senza efficace compensazione della temperatura , anche un sensore di pressione MEMS di alta qualità può essere visualizzato in modo evidente deriva della temperatura , compromettendone la precisione e la ripetibilità.

Il principio della compensazione della temperatura

La compensazione della temperatura si riferisce al processo di correzione dell'uscita di un sensore per ridurre al minimo l'influenza delle fluttuazioni di temperatura sulla precisione della misurazione. Nel Sensore di pressione DIP/SIP con pacchetto con presa diretta , ciò implica strategie sia hardware che software.

Compensazione hardware

La compensazione della temperatura basata su hardware utilizza circuiti o materiali aggiuntivi con coefficienti di temperatura contrastanti per stabilizzare l'uscita. Resistori di precisione, termistori o reti specializzate di bilanciamento dei ponti possono regolare dinamicamente il percorso del segnale.

Compensazione del software

Le tecniche basate su software utilizzano microcontrollori o algoritmi di calibrazione per correggere i dati in base alle letture della temperatura raccolte durante il funzionamento. Araverso la modellazione matematica e la correzione in tempo reale, questi sistemi linearizzano efficacemente l'uscita del sensore sull'intero intervallo di temperature.

At Wuxi Mems Tech Co., Ltd. , tutti i prodotti sono sottoposti calibrazione zero/fondo scala , deriva della temperatura testing , e valutazione della stabilità a lungo termine prima della spedizione. Questo garantisce ogni Sensore di pressione DIP/SIP con pacchetto con presa diretta mantiene prestazioni accurate anche in condizioni termiche in rapido cambiamento.

Compensazione della temperatura e processo di calibrazione

Il compensazione della temperatura Il processo prevede diverse fasi progettate per stabilire un comportamento di uscita stabile nell'intero intervallo di temperature.

1. Caratterizzazione

I sensori vengono prima testati in condizioni controllate per registrare come le loro uscite variano a più temperature. I punti dati vengono raccolti da temperature sotto zero a temperature elevate per creare un profilo di errore.

2. Modellazione

Sulla base di questi dati, gli ingegneri sviluppano modelli di compensazione che descrivono la relazione tra temperatura e deviazione di uscita.

3. Attuazione

Ilse models are implemented through either analog circuitry (e.g., resistive balancing networks) or digital control (e.g., microcontroller-based compensation).

4. Verifica

Ciascuno Sensore di pressione DIP/SIP con pacchetto con presa diretta viene rivalutato dopo la compensazione per confermare che l'output rimane entro i limiti di precisione specificati, in genere ±1,5% VFSS per serie standard e fino a ±1,0% per versioni ad alta precisione.

Impatto della compensazione della temperatura sulla precisione del sensore

La compensazione della temperatura migliora significativamente la precisione, la stabilità e la durata di a Sensore di pressione DIP/SIP con pacchetto con presa diretta . Gli effetti possono essere riassunti nella seguente tabella:

Attraverso questo processo, i sensori compensati forniscono misurazioni stabili e precise fondamentali per automazione industriale , monitoraggio medico , e sistemi di controllo automobilistico .

Compensazione della temperatura nelle applicazioni industriali

Nell'automazione industriale, i macchinari spesso funzionano in condizioni termiche fluttuanti a causa dell'elevato consumo energetico e dell'esposizione ambientale. Sistemi come pompe idrauliche, compressori d'aria e apparecchiature pneumatiche richiedono sensori in grado di mantenere letture accurate della pressione nonostante le variazioni di temperatura.

A Sensore di pressione DIP/SIP con pacchetto con presa diretta con compensazione della temperatura a gamma completa garantisce segnali di uscita stabili , consentendo cicli di controllo precisi e riducendo i tempi di inattività causati dalla ricalibrazione del sensore. Wuxi Mems Tech Co., Ltd. integra design anti-interferenza e deriva della temperatura correction all'interno dei suoi sensori di livello industriale, supportando un monitoraggio coerente in ambienti difficili.

Il result is enhanced affidabilità del sistema , frequenza di manutenzione ridotta ed efficienza dei processi ottimizzata: fattori chiave nella moderna automazione della produzione.

Compensazione della temperatura nei dispositivi medici

Il controllo della temperatura è fondamentale nei sistemi medici, dove anche le più piccole imprecisioni dei sensori possono influire sulla sicurezza del paziente. Dispositivi come ventilatori, pompe per infusione e misuratori di pressione sanguigna dipendono dal rilevamento stabile della pressione in ampi intervalli ambientali.

Compensato Sensore di pressione DIP/SIP con pacchetto con presa direttas fornire prestazioni a bassa deriva , garantendo che le letture rimangano accurate durante il funzionamento a lungo termine. I sensori progettati da Wuxi Mems Tech Co., Ltd. offerta risposta rapida, dimensioni compatte ed elevata ripetibilità , consentendo l'integrazione in circuiti medici complessi.

Per gli ingegneri dei dispositivi medici, i sensori con compensazione della temperatura semplificano calibrazione del sistema e maintain accuracy even under variable room or body temperatures, ensuring reliable diagnostic and therapeutic outcomes.

Compensazione della temperatura negli ambienti automobilistici

I sistemi automobilistici sono esposti ad alcune delle condizioni operative più estreme, che vanno dagli inverni gelidi al calore del vano motore superiore a 100°C. In questo ambiente, Sensore di pressione DIP/SIP con pacchetto con presa direttas svolgere ruoli vitali in controllo del carburante , sistemi frenanti , e monitoraggio delle emissioni .

Un'efficace compensazione della temperatura garantisce che i sensori forniscano letture coerenti nonostante queste fluttuazioni. Wuxi Mems Tech Co., Ltd. offertas automotive-grade MEMS pressure sensors that maintain ±1,0% accuracy da Da -40°C a 150°C , garantendo precisione nell'intero intervallo operativo del veicolo.

Tale stabilità contribuisce a migliore efficienza del carburante , maggiore sicurezza , e durata della vita del motore estesa , evidenziando il ruolo indispensabile della compensazione termica nella moderna elettronica automobilistica.

Compensazione della temperatura nell'elettronica di consumo

Man mano che i prodotti di consumo si evolvono verso la miniaturizzazione e la connettività intelligente, Sensore di pressione DIP/SIP con pacchetto con presa direttas sono sempre più integrati in sistemi compatti come servizi igienici intelligenti, depuratori d'acqua, aspirapolvere robotici e purificatori d'aria .

Ilse devices demand quick pressure response and consistent accuracy in various household temperature conditions. Sensors with compensazione della temperatura dell'intero processo consentono un controllo preciso del flusso di aria o acqua, contribuendo a entrambi efficienza energetica e esperienza utente migliorata .

Supportando interfacce analogiche e digitali come Comunicazione I²C , i sensori si integrano facilmente in diverse architetture di prodotto, garantendo flessibilità produttori di case intelligenti con l’obiettivo di ottimizzare funzionalità e costi.

Controllo della produzione e garanzia della qualità

At Wuxi Mems Tech Co., Ltd. , la precisione di ciascuno Sensore di pressione DIP/SIP con pacchetto con presa diretta viene mantenuto attraverso a linea di produzione standardizzata con capacità interne complete, incluso imballaggio, saldatura, calibrazione della temperatura e test dell'intero processo .

Ogni prodotto è sottoposto a calibrazione zero/fondo scala e valutazione della stabilità a lungo termine , garantendo la coerenza tra i lotti di produzione. Lo stabilimento produttivo di 2.000 m² consente produzione in volume pur mantenendosi rigoroso Conformità alla qualità ISO e Norme RoHS .

Questa rigorosa disciplina di produzione garantisce che i sensori con compensazione della temperatura non solo raggiungano una precisione iniziale superiore, ma mantengano anche la stabilità per durate operative prolungate.

Perché la compensazione della temperatura definisce la qualità del sensore

Il accuracy of a Sensore di pressione DIP/SIP con pacchetto con presa diretta è inseparabile dalla sua capacità di gestire efficacemente le variazioni di temperatura. La compensazione garantisce:

• Uscita del segnale coerente in un’ampia gamma di condizioni ambientali.
• Durata operativa estesa grazie al ridotto stress termico.
• Maggiore affidabilità del prodotto in settori esigenti.
• Costi di ricalibrazione ridotti e system downtime.

In definitiva, la compensazione della temperatura trasforma il sensore da un componente in un strumento di misura di precisione , in grado di supportare applicazioni critiche dove anche piccole deviazioni potrebbero compromettere le prestazioni.

Conclusione

La compensazione della temperatura è la pietra angolare delle prestazioni del sensore di pressione. Nell'a Sensore di pressione DIP/SIP con pacchetto con presa diretta , garantisce che la precisione meccanica sia abbinata alla stabilità termica, consentendo un output di dati accurato, ripetibile e affidabile in diverse condizioni operative.

Il approach adopted by Wuxi Mems Tech Co., Ltd. - dalla progettazione avanzata dei MEMS alla calibrazione approfondita fino ai test rigorosi e al controllo dei processi - dimostra l'impegno dell'azienda nel raggiungimento di una precisione costante in tutte le applicazioni. Che si tratti di automazione industriale, dispositivi medici, sistemi automobilistici o elettronica di consumo intelligente, questi sensori compensati mantengono la stabilità dove la precisione conta di più.

Integrando compensazione completa della temperatura in ogni fase della produzione, il Sensore di pressione DIP/SIP con pacchetto con presa diretta offre prestazioni di misurazione affidabili, soddisfacendo le crescenti esigenze dei moderni sistemi intelligenti e garantendo un equilibrio tra precisione, durata e adattabilità .
