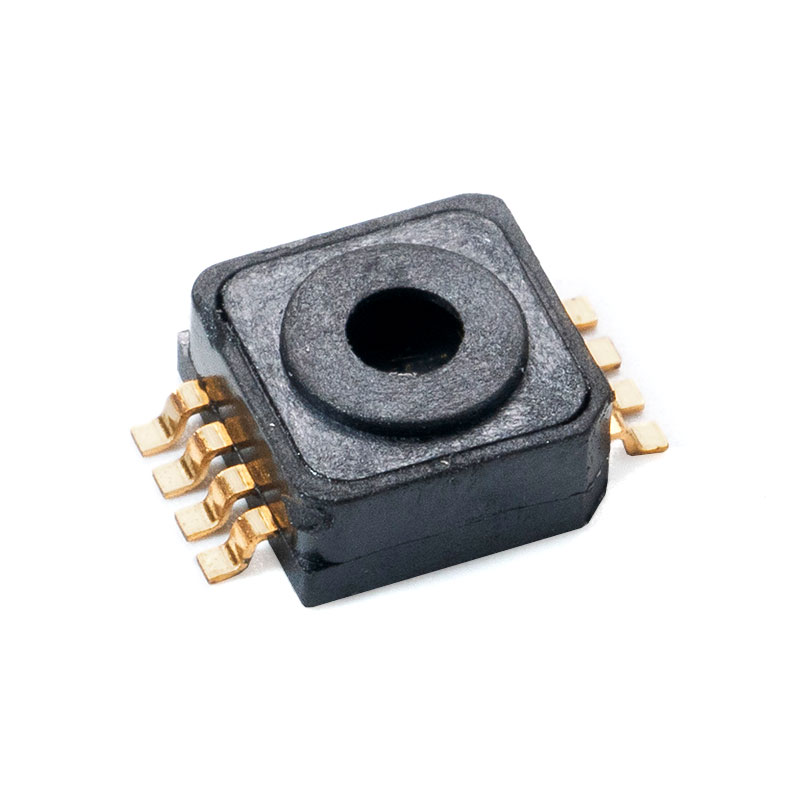

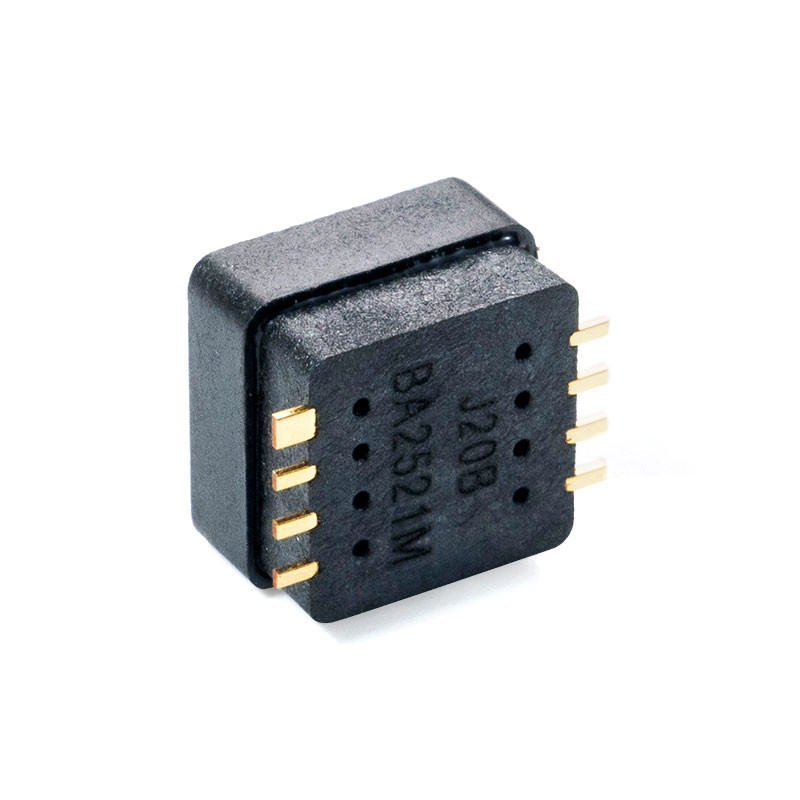

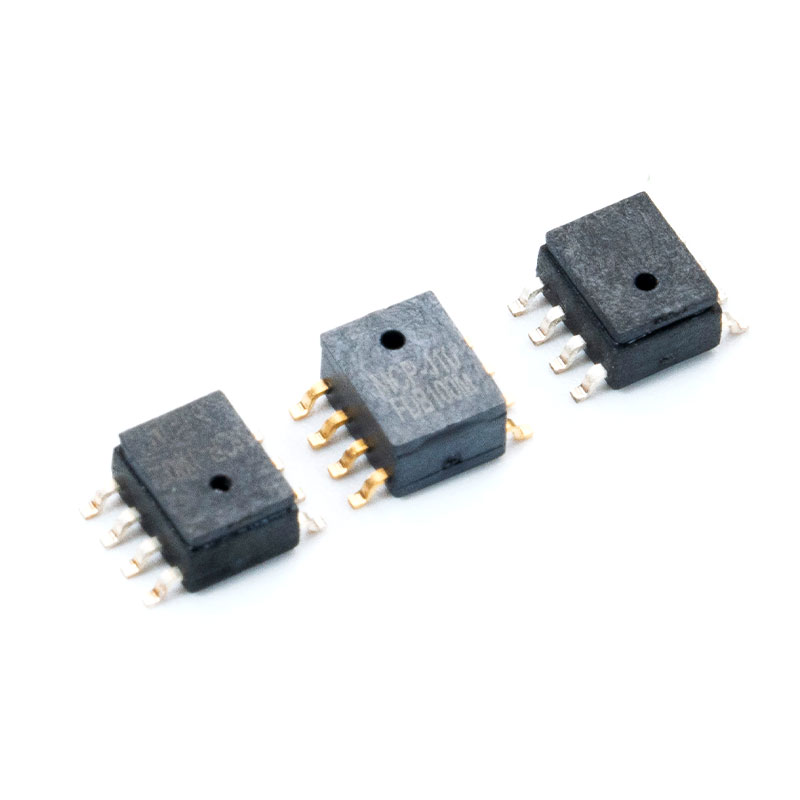

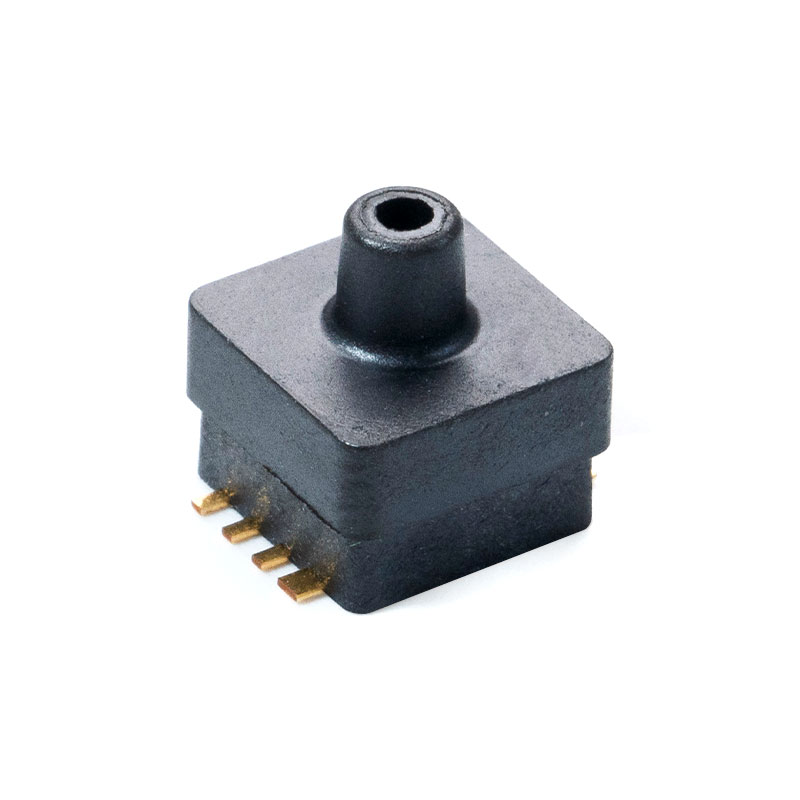

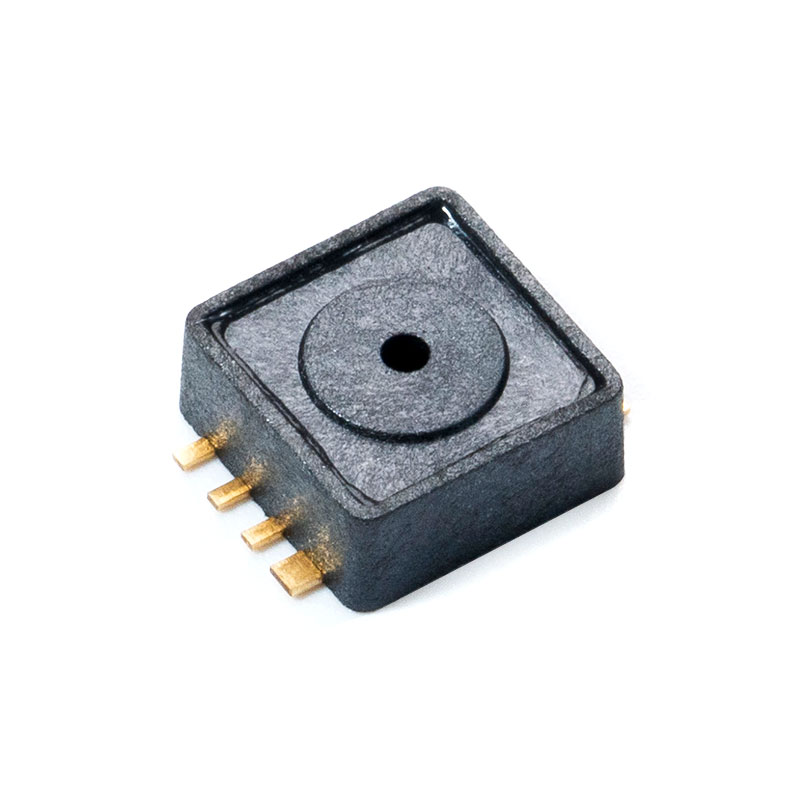

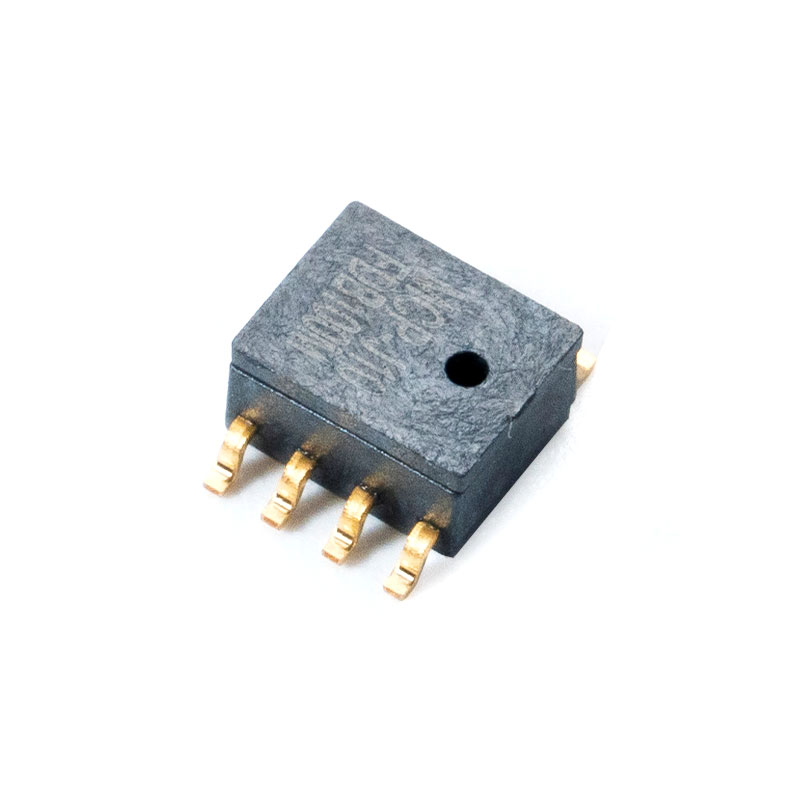

MCP-J10, J20, J20A, J20B, J20C Sensore di segnale analogico

Panoramica del prodotto

La serie MCP-J10 è un sensore di pressione assoluta calibrato per la misurazione della pressione dell'aria. Il prodotto utilizza un chip di condizionamento del segnale di livello automobilistico per calibrare e compensare il segnale di uscita MEMS, convertendo i segnali di pressione da 10 kPa a 1500 kPa in segnali di uscita analogici (da 0 a 5 V). Pur garantendo l'eccellente affidabilità del prodotto, i due chip sono integrati nel package, riducendone notevolmente le dimensioni. Allo stesso tempo, il prodotto condizionato fornisce un output standard nell'intervallo di temperatura e precisione.

Caratteristiche principali
Errore massimo del 2,5% tra 0 °C e 85 °C
Ideale per sistemi basati su microprocessore o microcontrollore
Pacchetto subminiaturizzato per montaggio superficiale
Intervallo di temperatura da -40°C a 125°C
L'intervallo di pressione è opzionale tra 10kPa e 1500kPa
Uscita analogica in tensione proporzionale/assoluta

Applicazioni
Applicazioni automobilistiche (misurazione della pressione nel collettore)
Controllo industriale
Applicazione della pressione sul motociclo
Nuovo sensore di potenza del vuoto energetico ibrido
Rilevazione pressione gas metano

Prestazioni strutturali
Chip sensibile alla pressione: materiale siliconico
Piombo: filo d'oro
Involucro della confezione: materiale LCP
Perno: rame placcato oro
Peso netto: circa 0,4 g

DESCRIZIONE
Il mercato dei sensori ha lanciato prodotti con sensori di pressione assoluta calibrati. La serie MCP-J20 è progettata per la trasmissione della pressione nel collettore di aspirazione di automobili e motocicli
Questo prodotto utilizza chip di condizionamento del segnale di livello automobilistico per calibrare e compensare l'uscita del core MEMS e può convertire segnali di pressione da 10 kPa a 1000 kPa in segnali di uscita analogici con un intervallo di uscita personalizzabile (0 ~ 5 V). Pur garantendo l'ottima affidabilità del prodotto, i due chip sono integrati e confezionati, riducendo notevolmente le dimensioni della confezione. Allo stesso tempo, il prodotto condizionato può fornire un output standard entro l'intervallo di temperatura e l'intervallo di precisione, eliminando la necessità per i clienti di calibrare il sensore.

Caratteristico
L'errore massimo da 0°C a 85°C è del 2,5%
Molto adatto per microprocessori o sistemi basati su microcontrollore
Confezione ultra piccola per montaggio superficiale
Intervallo di temperatura: da -40 ° C a 125 ° C
Gamma J20 (A) 10kPa~1000kPa opzionale
J20(B)10kPa~400kPa
Uscita di tensione analogica proporzionale/assoluta

Applicazioni tipiche
Applicazioni automobilistiche (misurazione della pressione nel collettore)
Controllo industriale
Applicazione della pressione sul motociclo
Sensori ibridi e di nuova energia assistiti dal vuoto
Rilevazione pressione gas metano
Manometro

Valori massimi assoluti (MCP-J10)

Parametri	Simbolo	Gamma	Unità
Tensione di alimentazione analogica	VDD	Da -0,3 a 6,0	V
Temperatura operativa		da -40 a 125	℃
Temperatura di conservazione		-50-150	℃
Temperatura di giunzione		150	℃
Suscettibilità alle scariche elettrostatiche	HBM	4	kV

Nota: il superamento del valore massimo assoluto può causare danni permanenti e il funzionamento prolungato al valore massimo assoluto sopra indicato può compromettere l'affidabilità del dispositivo.

Caratteristica elettrica (MCP-J10)

Tabella 1. Caratteristiche operative (VS = 5,0 Vcc, TA = 25°C se non diversamente specificato)

Parametri	Simbolo	minimo	Tip	Massimo	Unitàà
Tensione di alimentazione	VS	4.75	5	5.25	Vcc
Corrente di alimentazione	Io	—		3	mAcc
Offset (da 0°C a 85°C) @ VS = 5,0 Volt	Voff	0.44	0.5	0.56	Vcc
Uscita a fondo scala (da 0°C a 85°C) a VS = 5,0 V	VFSO	4.44	4.5	4.56	Vcc
Campo di fondo scala (da 0 ℃ a 85 ℃) @ VS=5,0 V	VFSS	3.88	4	4.12	Vcc

Continua Tabella 1. Caratteristiche operative (VS = 5,0 Vcc, TA = 25°C se non diversamente specificato)

Parametri	Simbolo	minimo	Tip	Massimo	Unitàà
Precisione (da 0°C a 85°C)	—	—	—	2.5	%VFSS
Tempo di risposta	tR	—	2.5	—	signorina
Tempo di riscaldamento	—	—	100	—	signorina
Stabilità di compensazione	—	—	0.25	—	%VFSS

Valore nominale ultimo (MCP-J20)

parametro	simbolo	gamma	unità
Simulare la tensione di alimentazione	VDO	-0,3 ~ 6,0	V
Tensione di alimentazione digitale	VDOF	-0,3 ~ 2,2	V
Intervallo di temperatura di lavoro		-40~125	℃
Intervallo di temperatura di conservazione		-50~150	℃
Temperatura di giunzione		150	℃
Gamma ESD	HBM	4KV	V

Nota: il superamento del valore nominale massimo assoluto può causare danni permanenti e il funzionamento prolungato al valore nominale massimo assoluto sopra indicato può influire sull'affidabilità del dispositivo.

Parametri elettrici (MCP-J20)

Tabella 1 Caratteristiche di funzionamento (VS=5,0 Vcc, TA=25°C se non diversamente specificato)

caratteristico	segno	minimo	Valori tipici	massimo	unitàà
tensione	VS	4.75	5	5.25	Vcc
Corrente di alimentazione	Io	—		3	mAcc
Uscita di pressione minima (da 0 ℃ a 85 ℃) VS=5,0 V	Voff	0.4	0.5	0.6	Vcc
Uscita a gamma completa (da 0 ℃ a 85 ℃) VS=5,0 volt	VFSO	4.4	4.5	4.6	Vcc
Intervallo completo (da 0 ℃ a 85 ℃) VS=5,0 volt	VFSS	3.8	4	4.2	Vcc
Precisione (da 0 ℃ a 85 ℃)	—	—	—	2.5	%VFSS

Caratteristico	segno	minimo	Valori tipici	massimo	unitàà
Tempo di risposta	tR	—	1	—	signorina
Tempo di immersione	—	—	100	—	signorina
Protezione ESD	—	—	4	—	kV
