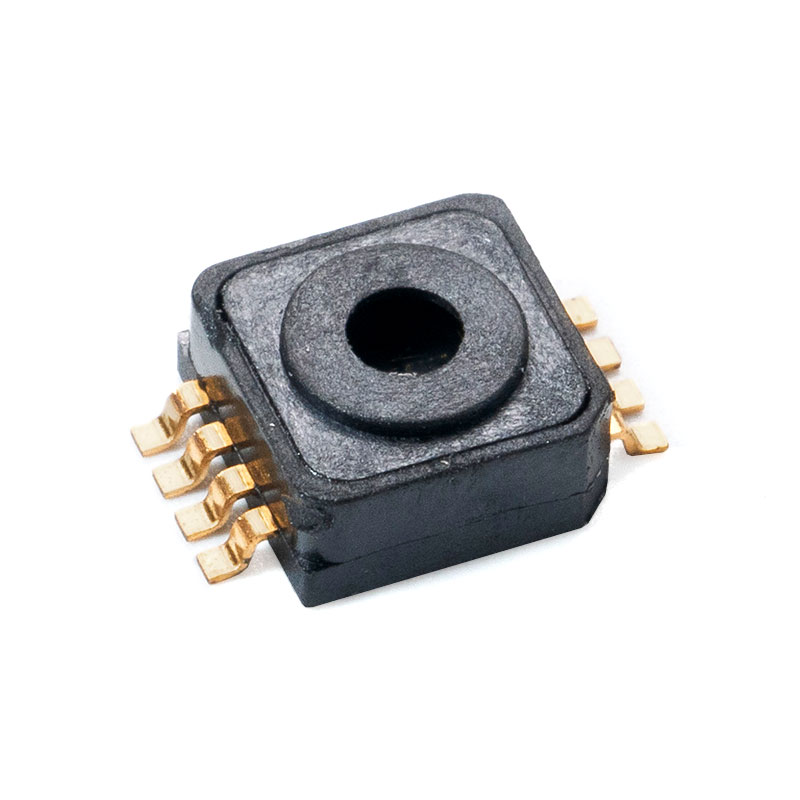

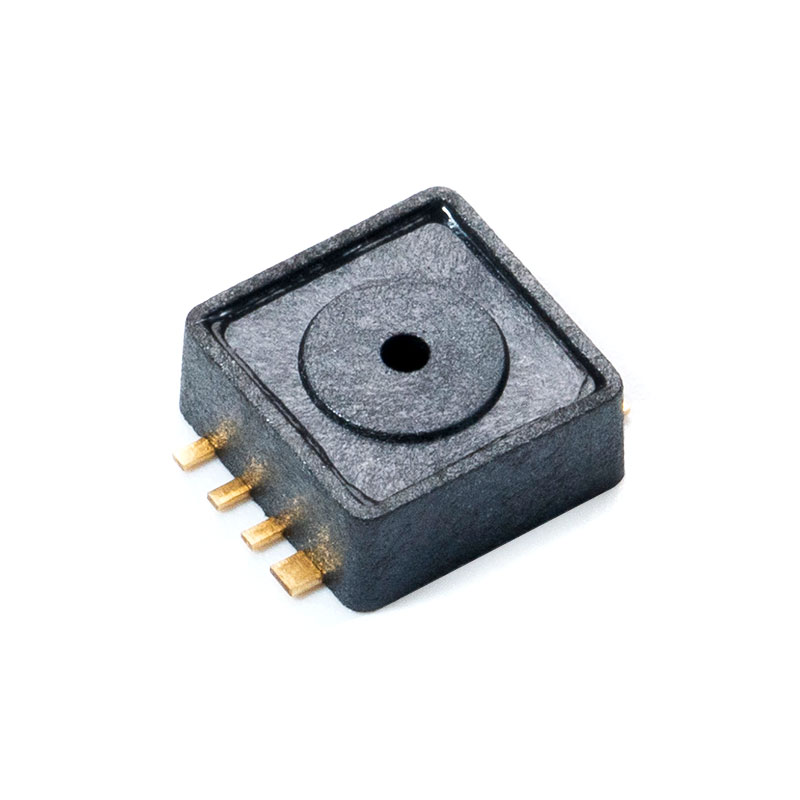

MCP-J20 Sensore di pressione per automobili
  • MCP-J20 Sensore di pressione per automobili
  • MCP-J20 Sensore di pressione per automobili
  • MCP-J20 Sensore di pressione per automobili

MCP-J20 Sensore di pressione per automobili

Descrizione
Il mercato dei sensori ha lanciato prodotti con sensori di pressione assoluta calibrati. La serie MCP-J20 è progettata per la trasmissione della pressione nel collettore di aspirazione di automobili e motocicli
Questo prodotto utilizza chip di condizionamento del segnale di livello automobilistico per calibrare e compensare l'uscita del core MEMS e può convertire segnali di pressione da 10 kPa a 1000 kPa in segnali di uscita analogici con un intervallo di uscita personalizzabile (0 ~ 5 V). Pur garantendo l'ottima affidabilità del prodotto, i due chip sono integrati e confezionati, riducendo notevolmente le dimensioni della confezione. Allo stesso tempo, il prodotto condizionato può fornire un output standard entro l'intervallo di temperatura e l'intervallo di precisione, eliminando la necessità per i clienti di calibrare il sensore.

Caratteristico

L'errore massimo da 0°C a 85°C è del 2,5%
Molto adatto per microprocessori o sistemi basati su microcontrollore
Confezione ultra piccola per montaggio superficiale
Intervallo di temperatura: da -40 ° C a 125 ° C
Gamma J20 (A) 10kPa~1000kPa opzionale J20(B)10kPa~400kPa
Uscita di tensione analogica proporzionale/assoluta

Applicazioni tipiche

Applicazioni automobilistiche (misurazione della pressione nel collettore)
Controllo industriale
Applicazione della pressione sul motociclo
Sensori ibridi e di nuova energia assistiti dal vuoto
Rilevazione pressione gas metano
Manometro

Contattaci
PREV：MCP-J20A, J20B, J20C Sensore di pressione per automobili
AVANTI：MCP-J10, MCP-J11, MCP-J12 Sensore di pressione per automobili

3.1. Panoramica

Il sensore di pressione della serie MCP-J20 utilizza un nucleo piezoresistivo MEMS come elemento sensibile alla pressione, che emette un segnale grezzo proporzionale alla pressione ambientale. Il chip di condizionamento con un ADC a 16 bit integrato guida il componente sensibile e amplifica, compensa la temperatura e linearizza il segnale originale per emettere un segnale di uscita di tensione analogica che è linearmente correlato alla pressione applicata.



Funzione di trasferimento

FUORI=A×P B
attenzione:
OUT è la tensione di uscita analogica, misurata in volt;
P è il valore della pressione, assoluta, in kPa;
Vedere la tabella seguente per A e B.

Figura 3.1 Funzione di trasferimento dell'output simulato

Modello del prodotto Intervallo (kPa) Intervallo di tensione di uscita (V) Guadagno e compensazione
Po Il prof OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
