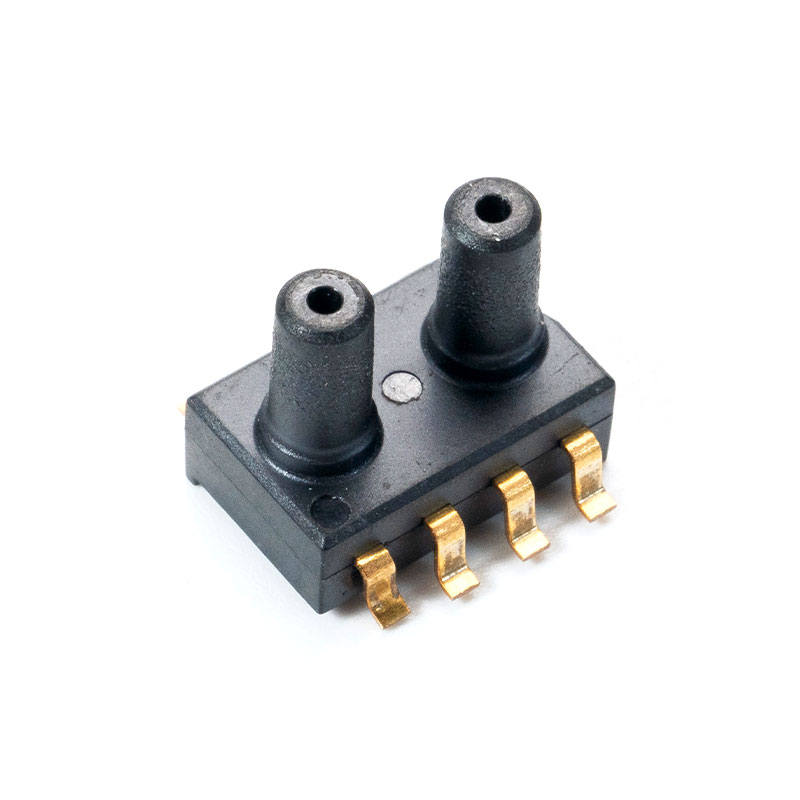

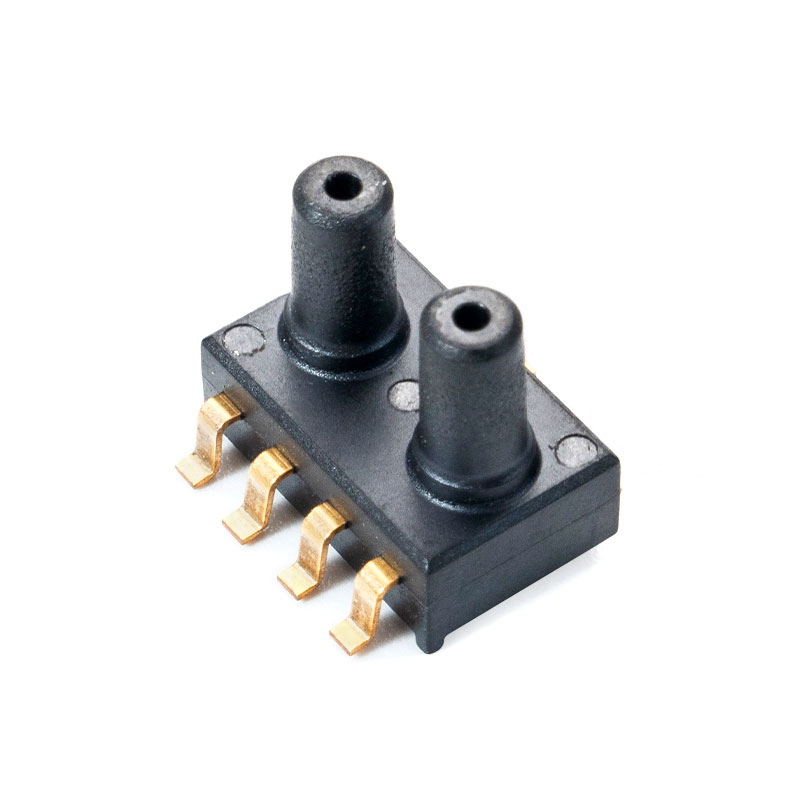

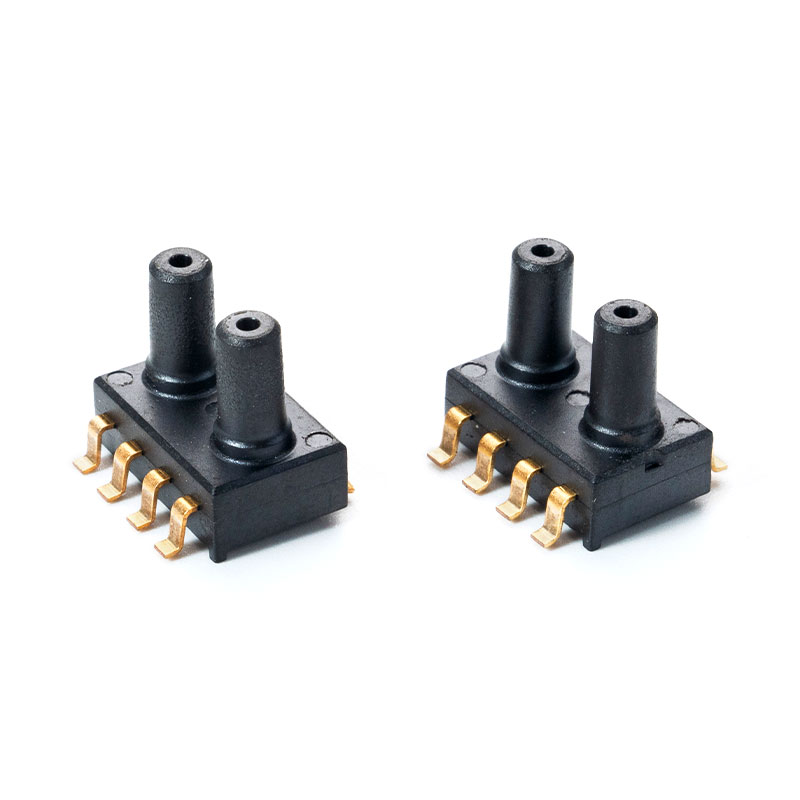

Parametri elettrici
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unità |
| Vs=5,0 V (serie MCP-H20-A) | V S | 4.75 | 5.0 | 5.25 | VCC |
| Vs=3,3 V (serie MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corrente di lavoro | Io o | — | 3 | mA DC | |
| Precisione (da 0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| Risoluzione dell'ADC | RES ADC | — | 24 | — | un po' |
| Risoluzione DAC | RES DAC | — | 12 | — | un po' |
| Tempo di risposta | t R | — | 2.5 | — | signorina |
| Tempo di riscaldamento | — | — | 100 | — | signorina |
| Protezione ESD | — | — | 2 | — | kV |
Parametri di uscita
Serie MCP-H20-A (tensione di alimentazione: 5,0 V)
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unitàà |
| minimo pressure offset (0℃ to 85℃) | V spento | 0.44 | 0.5 | 0.56 | VCC |
| Uscita a fondo scala (da 0 ℃ a 85 ℃) | V UST | 4.44 | 4.5 | 4.56 | VCC |
| Campo di fondo scala (da 0 ℃ a 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VCC |
Serie MCP-H20-B (tensione di alimentazione: 3,3 V)
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unitàà |
| minimo pressure offset (0℃ to 85℃) | V spento | 0.055 | 0.1 | 0.145 | VCC |
| Uscita a fondo scala (da 0 ℃ a 85 ℃) | V UST | 3.055 | 3.1 | 3.145 | VCC |
| Campo di fondo scala (da 0 ℃ a 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VCC |
Caratteristiche di pressione e temperatura
tabella 1: Caratteristiche di uscita della pressione a VDD = 5,0 V, T = 25 ℃ se non diversamente specificato
| Parametro | Simbolo | Condizioni | minimo | Tip. | Massimo | Unitàà |
| Intervallo di misurazione della pressione 1 | PFS | -100 | 200 | Kpa | ||
| Risoluzione della pressione | Pressione | 0.05 | %FS | |||
| Pressione Accuracy 2 | A 25 ℃ | -0,1 | 0.1 | %FS | ||
| Banda di errore totale 3 | TEB | Da 25℃ a 60℃ | -0,3 | 0.3 | %FS | |
| Da -40℃ a 85℃ | -1 | 1 | %FS | |||
| Deriva a lungo termine | Dopo un periodo di 1 anno | ±0,15 | %FS | |||
| Impatto della saldatura a rifusione | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Il lato ad alta pressione si trova sul lato contrassegnato.
2. La deviazione massima da una linea retta ottimale (BFSL) adattata all'uscita misurata nell'intervallo di pressione a 25°C. Include tutti gli errori dovuti alla non linearità della pressione, all'isteresi e alla non ripetibilità.
3. La banda di errore di pressione totale comprende tutti gli errori di precisione, gli errori termici nell'intervallo di temperatura compensato e le tolleranze di calibrazione di intervallo e offset. Per un'uscita ideale del sensore rispetto alla pressione e alla temperatura di ingresso, i valori TEB sono validi solo alla tensione di alimentazione calibrata.
Tabella 2: Caratteristiche di uscita della temperatura a VDD = 5,0 V, T = 25°C salvo diversa indicazione
| Parametro | Simbolo | Condizioni | minimo | Tip.。 | Massimo | Unitàà |
| Temperatura di funzionamento | T OP | -20 | 85 | ℃ | ||
| Precisione assoluta della temperatura | Da -10 ℃ a 50 ℃ | ±1,0 | ℃ | |||
| Massimo Error with Power | Alimentazione da 1,8V a 5,5V | ±0,1 | ℃ | |||
| Risoluzione della temperatura dei dati di output | 0.01 | ℃ |
Caratteristiche Elettriche
Tabella 3: Caratteristiche CC @VDD=5,0 V, T=25℃ salvo diversa indicazione
| Parametro | Simbolo | Condizioni | minimo | Tip. | Massimo | Unità |
| Corrente operativa media | io DDAVP | Una conversione al secondo | 4.5 | 6.4 | μA | |
| Corrente di picco | io PioCCO | Conversione della pressione | 1.5 | mA | ||
| Conversione della temperatura | 0.95 | mA | ||||
| Corrente di alimentazione in standby | io DDSTB | A 25 ℃ | 0.2 | μA | ||
| Frequenza dell'orologio dei dati seriali | f SCLC | io 2 Protocollo C, resistenza pull-up da 4,7k | 100 | 400 | kHz | |
| Ingresso digitale ad alta tensione | VIH | 0.8 | V | |||
| Bassa tensione ingresso digitale | VIL | 0.2 | V | |||
| Alta tensione dell'uscita digitale | V OH | ioO = 0.5 mA | 0.9 | V | ||
| Bassa tensione dell'uscita digitale | V OL | ioO = 0.5 mA | 0.1 | V | ||
| ionput Capacitance | C ioN | 10 | pF | |||
| io2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Valutazione massima assoluta
tabella 4: Valutazione massima assoluta
| parametro | Simbolo | Condizioni | minimo | Massimo | Unità |
| Sovrapressione | P MASSIMO | 3X | |||
| tensione di alimentazione | V GG | -0,3 | 6.5 | V | |
| Voltaggio dell'interfaccia | V SE | -0,3 | VDD 0,3 | V | |
| Intervallo di temperatura di conservazione | T STG | -40 | 150 | ℃ | |
| Massimoimum Soldering Temperature | T MS | massimo 10 secondi | 250 | ℃ | |
| Valutazione ESD | Modello del corpo umano | -2 | 2 | kV |
L'esposizione a condizioni di rating massimo per periodi prolungati può influire sull'affidabilità del dispositivo.
