Descrizione generale

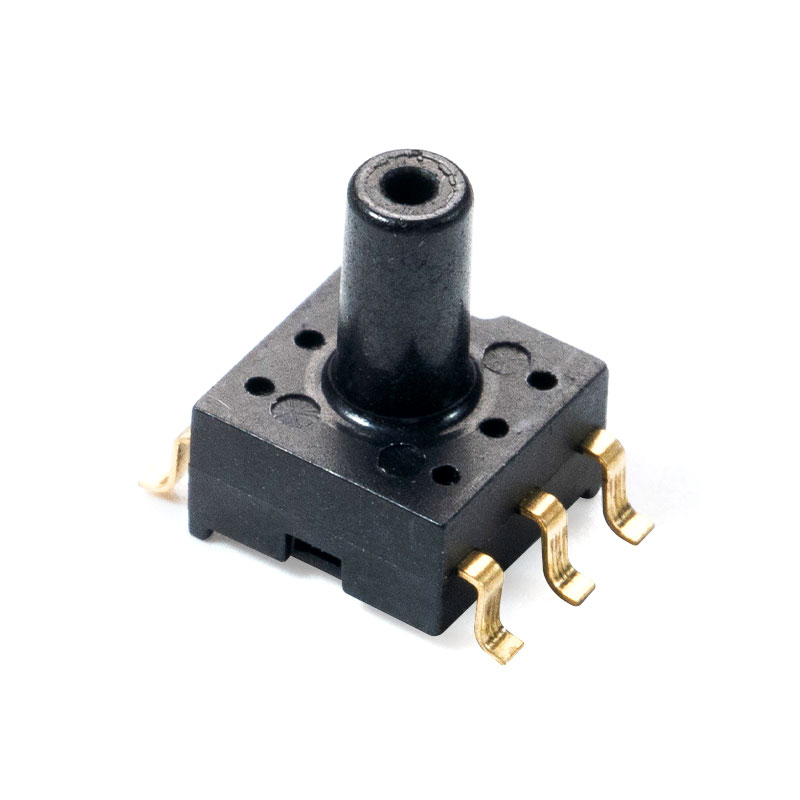

La serie MCP-H10 è un contenitore di piccole dimensioni (SOP) con un ugello, che integra amplificazione del segnale, non linearità e compensazione della temperatura per sensori di pressione piezoresistivi al silicio. Il sensore di pressione della serie MCP-H10 è un prodotto che utilizza la tecnologia MEMS avanzata ed è progettato specificamente per l'elettronica di consumo e le applicazioni mediche. Il sensore di pressione può essere saldato direttamente su una scheda PCB, fornendo un segnale di uscita di tensione analogica preciso e ad alta ampiezza proporzionale alla pressione applicata.
Caratteristiche
Campo di misura: -100kPa~1000kPa
Uscita analogica assoluta con un ampio intervallo lineare (valori tipici di 0,5 V ~ 4,5 V) (nota: la tensione di uscita può essere personalizzata)
Tensione di alimentazione 5,0 V (3,3 V opzionale)
Intervallo di temperatura operativa da -20 a 85 ℃
Intervallo di temperatura di stoccaggio da -40 a 125 ℃
Applicazioni tipiche
Uso industriale: pressostati e componenti pneumatici
Uso medico: misuratore di pressione sanguigna, generatore di ossigeno
Rilevamento del livello dell'acqua degli elettrodomestici: lavatrici, lavastoviglie, aspirapolvere
Controllo della pressione dell'aria: camere bianche e sale fumatori
Altro: dispositivo di rilevamento della pressione media della pressione dell'aria
Prestazioni della struttura
Chip sensibile alla pressione: silicio
Cavo: filo d'oro
Guscio di tenuta: materiale PPS
Perno: rame placcato oro
Peso netto: circa 0,3 grammi
Specifiche elettriche
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unità |
| Tensione @ Vs=5,0 V (serie MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VCC |
| Tensione @ Vs=3,3 V (serie MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corrente di lavoro | Io o | — | 3 | mADC | |
| Precisione (da 0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| Risoluzione dell'ADC | RES ADC | — | 24 | — | un po' |
| Risoluzione DAC | RES DAC | — | 12 | — | un po' |
| Frequenza | Fsys | 1 | MHz | ||
| Tempo di risposta | t R | — | 2.5 | — | ms |
| Ora di inizio | — | — | 100 | — | ms |
| Protezione ESD | — | — | 2 | — | KV |
Comprendere il ruolo di Sensore di pressione assoluta/relativa/differenziale MCP nei moderni sistemi di misurazione L’evoluzione delle tecnologie di misurazione basate...
VIEW MORE
Nel settore aerospaziale, nella progettazione di veicoli aerei senza pilota (UAV) e nel monitoraggio industriale ad alta quota, la precisione della misurazione della pressione n...
VIEW MORE
La tecnologia di base demistificata: dai segnali analogici ai dati digitali Al centro di innumerevoli dispositivi moderni, dai controller industriali alle stazioni meteorolog...
VIEW MORE
Comprensione Microsensore di pressione Tecnologie Nei sistemi di misurazione ad alta precisione, Microsensore di pressione i dispositivi svolgono un ruol...
VIEW MORE
Gestiamo una linea di produzione standardizzata con capacità interne che coprono imballaggio, saldatura, compensazione della temperatura, calibrazione delle prestazioni e controllo di qualità dell'intero processo, dalla prototipazione alla produzione di massa.
Impianto standardizzato di 2.000 m² con capacità di produzione in serie.
Compensazione e calibrazione della temperatura dell'intero processo; Conforme alla direttiva RoHS. Ad esempio, MCP-H10 offre una precisione VFSS di ±1,5%, mentre la serie MCP/V copre da ±1,5% a ±2,5%, garantendo un'uscita del segnale stabile e precisa.
Risposta rapida alle esigenze personalizzate in termini di imballaggio, gamma di pressione e formato di output.
Mems Tech si è specializzata nel settore di sensori di pressione da oltre 14 anni.
