Valori massimi assoluti（MCP-J10）
| Parametri | Simbolo | Gamma | Unità |
| Tensione di alimentazione analogica | VDD | Da -0,3 a 6,0 | V |
| Temperatura operativa | da -40 a 125 | ℃ | |
| Temperatura di conservazione | -50-150 | ℃ | |
| Temperatura di giunzione | 150 | ℃ | |
| Suscettibilità alle scariche elettrostatiche | HBM | 4 | kV |
Nota: il superamento del valore massimo assoluto può causare danni permanenti e il funzionamento prolungato al valore massimo assoluto sopra indicato può compromettere l'affidabilità del dispositivo.
Caratteristiche elettriche（MCP-J10）
Tabella 1. Caratteristiche operative (VS = 5,0 Vcc, TA = 25°C se non diversamente specificato)
| Parametri | Simbolo | minimo | Tip | Massimo | Unitàà |
| Tensione di alimentazione | VS | 4.75 | 5 | 5.25 | Vcc |
| Corrente di alimentazione | Io o | — | 3 | mAcc | |
| Offset (da 0°C a 85°C) @ VS = 5,0 Volt | V spento | 0.44 | 0.5 | 0.56 | Vcc |
| Uscita a fondo scala (da 0°C a 85°C) a VS = 5,0 V | V UST | 4.44 | 4.5 | 4.56 | Vcc |
| Campo di fondo scala (da 0 ℃ a 85 ℃) @ VS=5,0 V | V FSS | 3.88 | 4 | 4.12 | Vcc |
Continua Tabella 1. Caratteristiche operative (VS = 5,0 Vcc, TA = 25°C se non diversamente specificato)
| Parametri | Simbolo | minimo | Tip | Massimo | Unitàà |
| Precisione (da 0°C a 85°C) | — | — | — | 2.5 | %V FSS |
| Tempo di risposta | tR | — | 2.5 | — | signorina |
| Tempo di riscaldamento | — | — | 100 | — | signorina |
| Stabilità di compensazione | — | — | 0.25 | — | %V FSS |

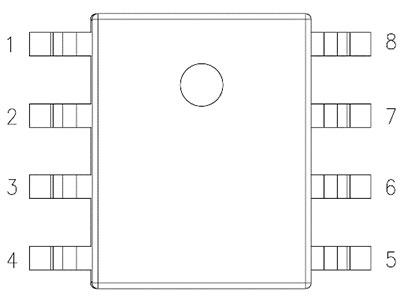

1. Confezione e definizione dei pin（MCP-J11）
| Descrivi | NO. | Definizione dei perni | Descrivi | |
 | 1 | N/C | vacantee | |
| 2 | FUORI | uscita | Deve essere sospeso in aria | |
| 3 | N/C | Libero | ||
| 4 | GND | messa a terra | ||
| 5 | VDD | alimentazione | ||
| 6 | N/C | vacantee | ||
| 7 | SCL | Linea dell'orologio seriale | ||
| 8 | SDA | SDA |
Tabella 1.1 Relazione definizione pin
Nota:
1.J10: i pin 7 e 8 # devono essere sospesi in aria
2.J11：2 # Il pin deve essere sospeso in aria
2. Specifiche tecniche
2. Specifiche tecniche
| parametro | segno | valore minimo | Valori tipici | Valore massimo | unitàà | note |
| ripristino all'accensione | VDDPOR | 2.8 | V | |||
| Corrente di lavoro | Iavdd | 2 | 3 | mA | Modalità di lavoro | |
| 200 | nA | Corrente di riserva | ||||
| Risoluzione dell'ADC | RISTRUTTURA | 24 | Bit | |||
| Precisione della pressione in noicita 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C~70°C | ||||
| Accensione in tempo | TUP | 100 | segnoorina | regolabile | ||
| Conservazione dei dati EEPROM | Vivi | 10 | anni | @125℃ |
1. La precisione include non linearità, isteresi di temperatura e isteresi di pressione;
2. Precisione a vita intera basata su 1000 ore di test HTOL, LTOL, HTSL, THB e PCT;
2.2.I 2 C Caratteristiche elettriche
| Parametro | segno | valore minimo | Valore massimo | unitàà | note |
| frequenza dell'orologio | fBsclB | 1 | MHz | R=1K | |
| Tempo di mantenimento dell'impulso basso dell'orologio | tBLOWB | 0.52 | noi | ||
| Tempo di mantenimento dell'impulso elevato dell'orologio | tBHIGHB | 0.24 | noi | ||
| Momento di costituzione della SDA | tBSUDATB | 0.1 | noi | ||
| Tempo di permanenza della SDA | tBHDDATB | 0.0 | noi | ||
| Orario di costituzione all'inizio di ogni sessione | tBSUSTAB | 0.24 | noi | ||
| Tempo di mantenimento della condizione iniziale | tBHDSTAB | 0.24 | noi | ||
| Fermare il tempo, Stabilire il tempo | tBSUSTOB | 0.24 | noi | ||
| L'intervallo di tempo tra due comunicazioni | tBBUFB | 0.52 | noi |
