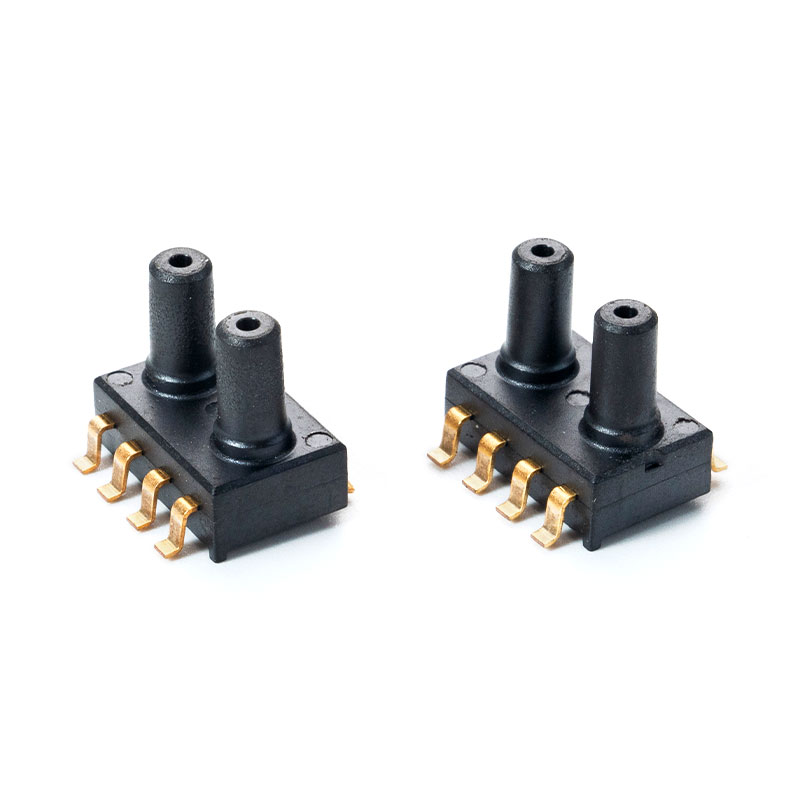

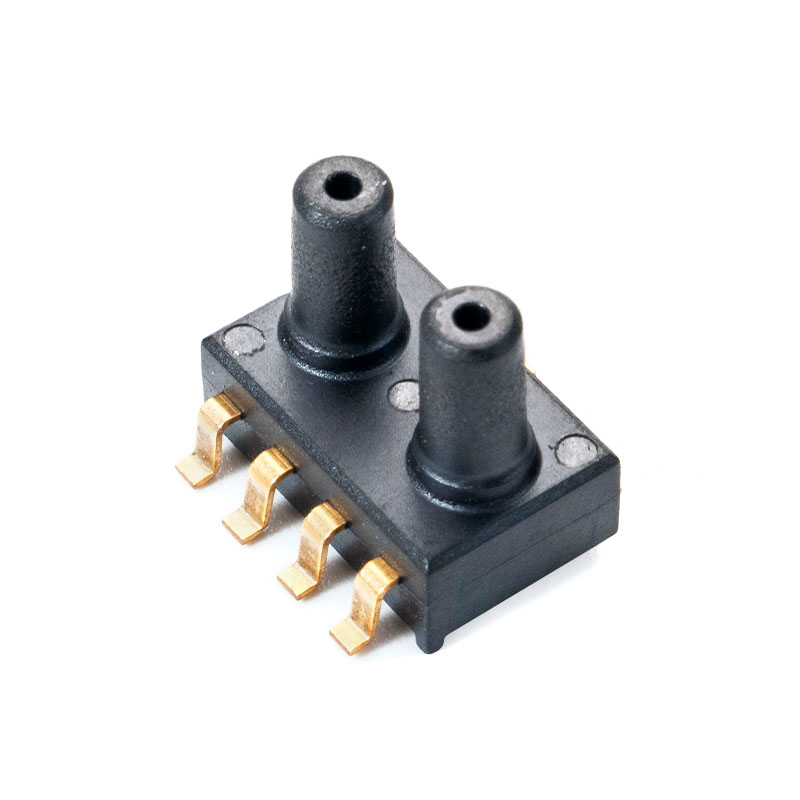

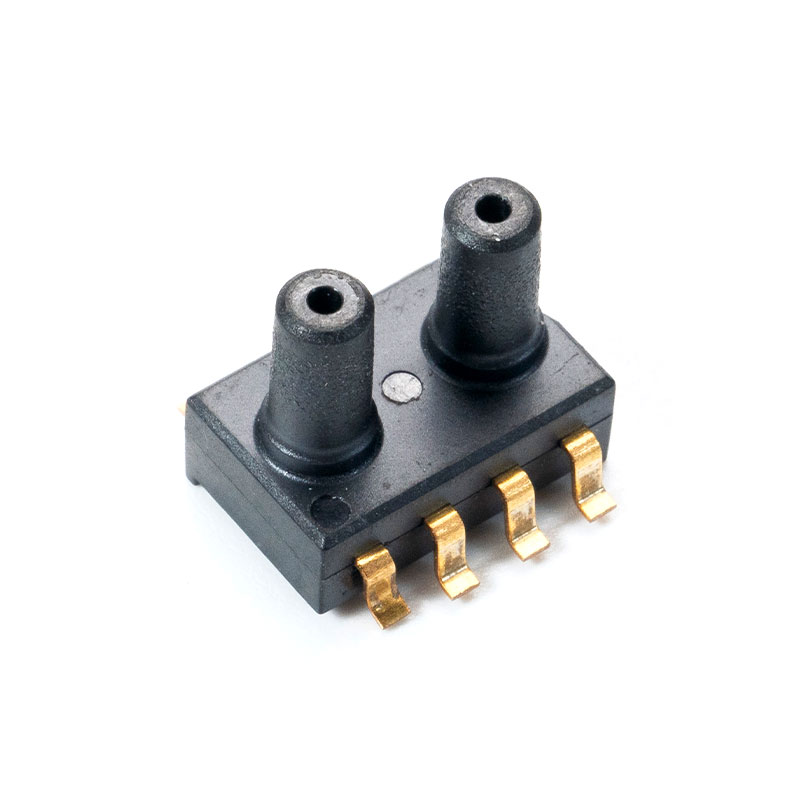

DPT-R8 Sensore di pressione per uso industriale

Introduzione
Oggetto del presente documento sono le caratteristiche di funzionalità del trasmettitore di pressione differenziale basato sul sensore di pressione Honeywell serie ABP, con interfaccia RS-485 con protocollo MODBUS RTU integrato e uscita analogica 010V.
ATTENZIONE: prima di avviare l'unità, leggere il contenuto di questo documento.

Funzioni
Misurazione della pressione differenziale (intervallo dipendente dal sensore utilizzato)
Uscita analogica in tensione 0-10 [V] (proporzionale alla differenza di pressione)
Configurazione del range di uscita
Configurazione della costante di tempo di misura
Funzione di azzeramento dell'offset del sensore
Indicazione dello stato dell'unità LED
Interfaccia seriale RS-485 (lettura dei valori di misurazione, impostazione dei parametri operativi)
Protocollo MODBUS RTU
Comunicazione in modalità HALF DUPLEX
Indirizzo hardware configurabile (1-31)

Caratteristiche
La funzione base del DPC6000_RSV è misurare i valori della pressione differenziale. I valori misurati dal sensore integrato serie Honeywell ABP, poi ricalcolati e mediati nel microcontrollore, sono disponibili nella sua memoria (in HOLDING REGISTERS) secondo lo standard MODBUS. La lettura dei registri avviene tramite la funzione del protocollo MODBUS inviato dall'interfaccia seriale RS-485. I registri contengono inoltre informazioni sul campo di misura attualmente impostato (configurabile), sulla costante di tempo (anch'essa configurabile) e sulla percentuale di pressione relativa al campo. Anche segnali come assenza sensore, superamento del campo di misura, trasmettitore occupato durante la calibrazione dell'offset vengono realizzati tramite registri di stato.

Vale la pena saperlo
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 Pa

Mappa dei registri

Tabella dei registri:

Registrati e no.	Valori	Descrizione
1	-999-9999	Pressione differenziale (limitata dal campo di misura)[ Pa](1 =1 Pa）con segno
2	0-1000	Pressione differenziale relativa all'intervallo （1 =0,1%;1000= 100%）
3	0/1/2/3	Registro di stato（0: “SENSORE OK”,1: “SOTTOCARICO”,2: “SOVRACCARICO”, 3: “NESSUN SENSORE”）(*)
4	1234	Registro delle password
5	1/2/3	Registro dei comandi
6	come da tabella dei comandi	Registro dei parametri
7	0/1	Costante di tempo TAU（0: 0,8 s; 1: 4.0s）
8	0/1/2/3/4/5/6	Campo di misura(secondo la tabella dei campi di misura)
9	-999-9999	Offset del trasmettitore (informativo)[ Pa](1 =1 Pa）con segno
10	-999-9999	Valore inferiore del campo di misura (informativo)[Pa](1 =1 Pa）con segno
11	-999-9999	Valore superiore del campo di misura (informativo)[ Pa]（1 = 1 Pa）con segno
12	0/1	Stato della calibrazione dell'offset (azzeramento) (0: non attivo; 1: in corso)
13	0-65535	Contatore dei frame corretti
14	0-65535	Contatore eccezioni
15	0-65535	Contatore errori CRC
16	0-65535	Contatore errori byte
17	0-65535	Contatore errori di indirizzo

(*) "SENSORE OK" - corretto funzionamento del sensore; "UNDERLOAD" - limite inferiore superato;
"SOVRACCARICO" - limite superiore superato; 'NESSUN SENSORE - manca il sensore;

Tabella dei comandi:

Comm e n.	Funzione	Parametro
1	Imposta l'indirizzo del dispositivo	1-247 (valore predefinito 1
2	Imposta la velocità di trasmissione	96-9600 b/s (valore predefinito) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Imposta la parità	0-NESSUNA PARITÀ; nessun bit di parità 1-EVENPARITY;(valore predefinito) PARITÀ 2-DISPARITÀ,
4	Imposta i bit di stop	1-1x STOP;1 bit di stop (valore predefinito) 2-2 x STOP;2 bit di stop
5	Imposta la costante di tempo	0-0,8 secondi; 1-4.0s;
6	Impostare l'intervallo di misurazione	ID secondo la tabella dei campi di misura)
7	Avviare il processo di calibrazione	Calibrazione offset a 1 inizio (azzeramento)
8	Ripristino del dispositivo	Ripristino del dispositivo 1-software

Gamma1	Gamma2	Gamma3	Gamma4	Gamma5	Gamma6	Gamma7	Gamma8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Note:
•Se si immette un valore di parametro errato o fuori range, il valore di 0xEEEE verrà inserito nel registro di comando.
•Ogni volta che viene richiamato il comando, esso deve essere accompagnato da una password (1234 decimale).
•La chiamata del comando attraverso le singole voci di registro, deve essere completata inserendo la password.
