Descrizione generale

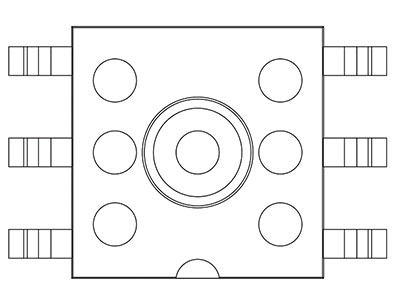

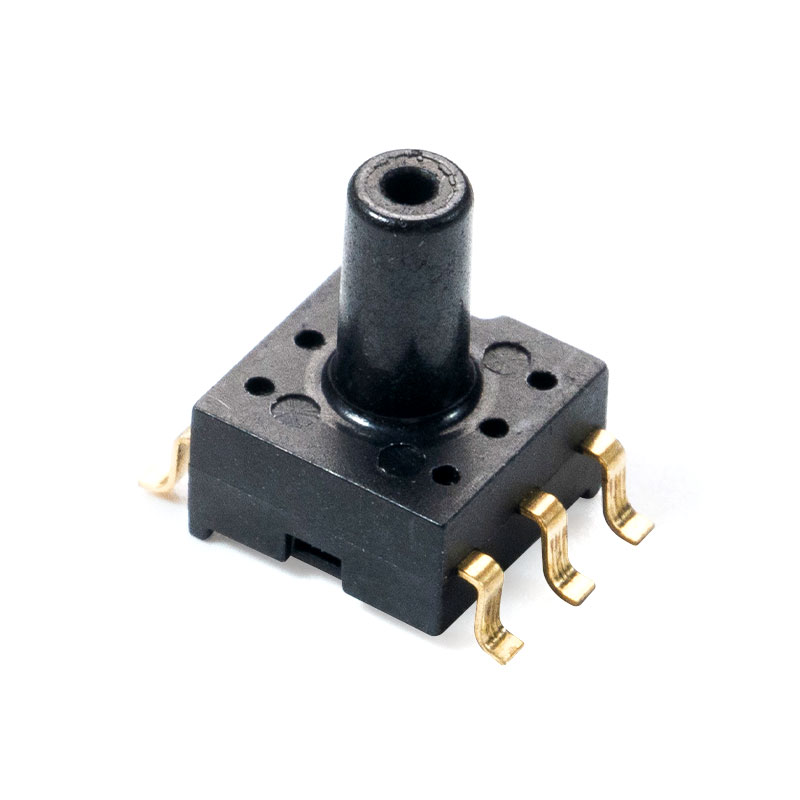

La serie MCP-H10 è un contenitore di piccole dimensioni (SOP) con un ugello, che integra amplificazione del segnale, non linearità e compensazione della temperatura per sensori di pressione piezoresistivi al silicio. Il sensore di pressione della serie MCP-H10 è un prodotto che utilizza la tecnologia MEMS avanzata ed è progettato specificamente per l'elettronica di consumo e le applicazioni mediche. Il sensore di pressione può essere saldato direttamente su una scheda PCB, fornendo un segnale di uscita di tensione analogica preciso e ad alta ampiezza proporzionale alla pressione applicata.
Caratteristiche
Campo di misura: -100kPa~1000kPa
Uscita analogica assoluta con un ampio intervallo lineare (valori tipici di 0,5 V ~ 4,5 V) (nota: la tensione di uscita può essere personalizzata)
Tensione di alimentazione 5,0 V (3,3 V opzionale)
Intervallo di temperatura operativa da -20 a 85 ℃
Intervallo di temperatura di stoccaggio da -40 a 125 ℃
Applicazioni tipiche
Uso industriale: pressostati e componenti pneumatici
Uso medico: misuratore di pressione sanguigna, generatore di ossigeno
Rilevamento del livello dell'acqua degli elettrodomestici: lavatrici, lavastoviglie, aspirapolvere
Controllo della pressione dell'aria: camere bianche e sale fumatori
Altro: dispositivo di rilevamento della pressione media della pressione dell'aria
Prestazioni della struttura
Chip sensibile alla pressione: silicio
Cavo: filo d'oro
Guscio di tenuta: materiale PPS
Perno: rame placcato oro
Peso netto: circa 0,3 grammi
Descrizione del prodotto

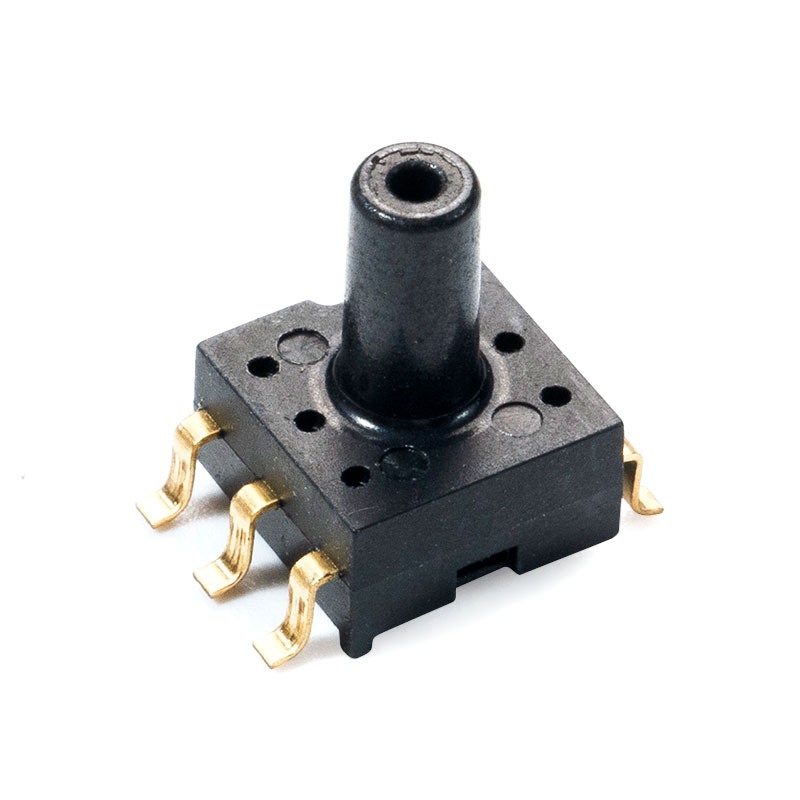

La serie MCP-H11 è un prodotto con sensore di pressione differenziale con dimensioni ridotte (SOP) con una porta per tubo singolo, un amplificatore integrato interno e compensazione multistadio di pressione e temperatura. Principalmente rivolto ai mercati delle applicazioni mediche e di consumo.
Sensori di pressione (24 bit) e temperatura (24 bit) con uscita digitale ad alte prestazioni progettati per soddisfare i requisiti più severi dei clienti OEM.
Caratteristico
Intervallo di misurazione: -100kPa~1000kPa
Uscita I2C ad ampio intervallo lineare
Alimentatore ad ampia tensione (3 V-5,5 V)
Intervallo di temperatura di lavoro da -20 a 85 ℃
Intervallo di temperatura di stoccaggio da -40 a 125 ℃
Applicazioni tipiche
Uso industriale: pressostati e componenti pneumatici
Uso medico: misuratore di pressione sanguigna, concentratore di ossigeno
Controllo della pressione dell'aria: camera bianca e sala fumatori
Altro: dispositivo di rilevamento della pressione media della pressione dell'aria
Peso netto: circa 0,3 grammi
