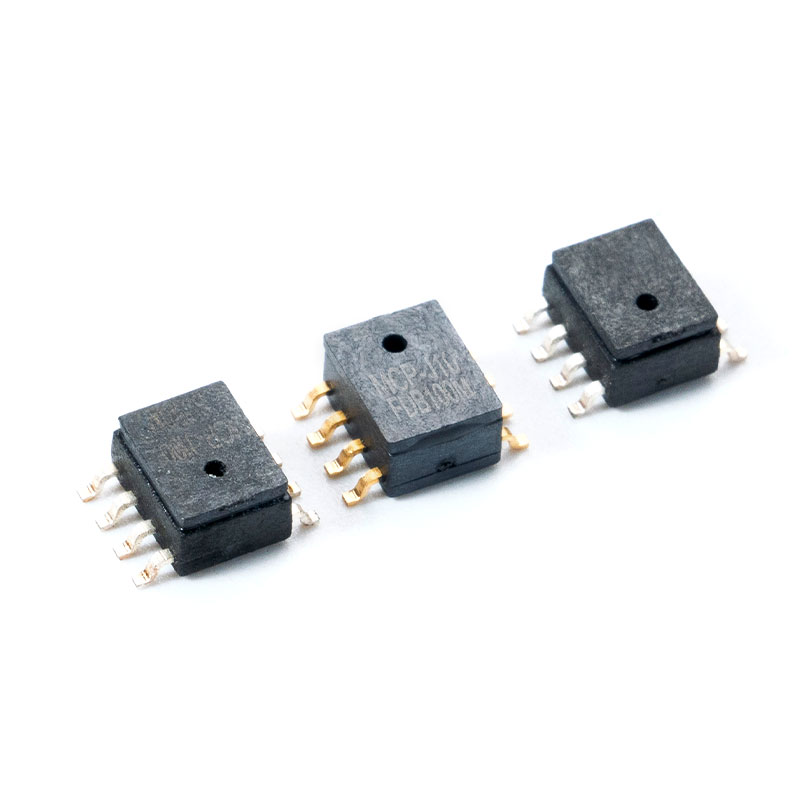

Cos'è un sensore di pressione assoluta?

An sensore di pressione assoluta è un trasduttore che misura la pressione relativa al vuoto perfetto (0 Pa), anziché rispetto alla pressione atmosferica o a qualsiasi altra pressione di riferimento. Ciò lo rende fondamentalmente diverso dai sensori di misura o differenziali e particolarmente adatto per applicazioni in cui le fluttuazioni atmosferiche introdurrebbero errori di misurazione inaccettabili. Dall’altimetria aerospaziale ai sistemi HVAC industriali, sensori di pressione assoluta sono una pietra miliare dell’ingegneria della misurazione di precisione.

Questa guida copre tutto ciò che ingegneri, specialisti degli approvvigionamenti e integratori di sistema devono sapere, dai principi operativi e dati comparativi ai criteri di selezione specifici dell'applicazione e alle opzioni di implementazione a basso costo.

1. Come funziona un sensore di pressione assoluta?

1.1 Principio di funzionamento fondamentale

An sensore di pressione assoluta contiene una camera di riferimento sigillata evacuata fino a un vuoto quasi perfetto (tipicamente <10⁻³ Pa). Un diaframma di rilevamento, comunemente realizzato in silicio, acciaio inossidabile o ceramica, si flette in risposta alla pressione di processo applicata su un lato. Questa deflessione meccanica viene convertita in un segnale elettrico utilizzando uno dei numerosi metodi di trasduzione:

• Piezoresistivo : Gli estensimetri sulla membrana modificano la resistenza proporzionalmente alla deflessione. Più comune nei sensori basati su MEMS a causa dell'elevata sensibilità e del basso costo.
• Capacitivo : La deflessione modifica la capacità tra il diaframma e un elettrodo fisso. Offre eccellente stabilità a lungo termine e deriva a bassa temperatura.
• Piezoelettrico : Genera una carica sotto pressione dinamica. Ideale per misurazioni transitorie veloci, non per pressione statica.
• Risonante : La pressione modifica la frequenza di risonanza di un elemento vibrante. Elevata precisione ma costi più elevati.

L'uscita viene quindi condizionata tramite circuiti ASIC integrati che forniscono compensazione della temperatura, correzione dello zero offset e amplificazione del segnale, producendo un'uscita analogica calibrata (0–5 V, 4–20 mA) o digitale (I²C, SPI).

1.2 Assoluto vs Gauge vs Differenziale: differenze chiave

Comprendere la distinzione tra i tipi di sensori è fondamentale per una corretta progettazione del sistema. Mentre i sensori relativi misurano la pressione relativa all'atmosfera ambiente e i sensori differenziali confrontano due pressioni di processo, un sensore di pressione assoluta vs gauge pressure sensor il confronto rivela una differenza fondamentale del punto di riferimento che influisce sulla precisione della misurazione in ambienti ad altitudine o clima variabili.

1.3 Perché il riferimento al vuoto è importante

La camera di riferimento del vuoto sigillata è ciò che rende possibile la misurazione assoluta. A differenza dei sensori di livello, che utilizzano una porta di sfiato aperta all'atmosfera, un sensore di pressione assoluta è immune alla deriva barometrica, alla variazione di altitudine e ai cambiamenti atmosferici stagionali. Questo non è negoziabile in applicazioni come l’altimetria aeronautica, dove un errore di pressione di 1 hPa in quota può tradursi in un errore di quota di circa 8,5 m, un margine di sicurezza critico nello spazio aereo controllato.

Nei ventilatori medici e nelle pompe per infusione, la misurazione della pressione assoluta garantisce che la somministrazione del farmaco e il supporto respiratorio non siano influenzati dall'elevazione dell'ospedale o dalle variazioni della pressione ambientale durante il trasporto.

2. Sensore di pressione assoluta e sensore di pressione relativa: confronto approfondito

2.1 Confronto delle specifiche affiancate

Quando si valuta un sensore di pressione assoluta vs gauge pressure sensor , gli ingegneri devono considerare non solo il punto di riferimento ma anche le prestazioni di ciascun tipo rispetto ai parametri metrologici chiave. La tabella seguente riassume le specifiche tipiche della scheda tecnica per dispositivi comparabili basati su MEMS nell'intervallo 0-10 bar:

2.2 Quando scegliere Assoluto Over Gauge

Scegli un sensore di pressione assoluta quando:

• L'applicazione funziona a diverse altitudini o luoghi con diverse pressioni barometriche (ad esempio apparecchiature mobili, aerei, droni).
• La tracciabilità delle misurazioni rispetto a uno standard assoluto (unità SI: Pascal) è necessaria per la conformità normativa, comune nella certificazione medica e aerospaziale.
• È necessario il monitoraggio del vuoto o il controllo del processo subatmosferico (ad esempio, produzione di semiconduttori, liofilizzazione).
• La registrazione dei dati a lungo termine richiede una linea di base stabile e priva di derive, che non sia influenzata dai cambiamenti meteorologici quotidiani.

I sensori di livello rimangono la scelta preferita nei sistemi idraulici e pneumatici a circuito chiuso dove la pressione relativa all'atmosfera è la grandezza ingegneristica rilevante (ad esempio, gonfiaggio dei pneumatici, pressione della caldaia).

2.3 Idee sbagliate comuni

• Idea sbagliata: "I sensori assoluti leggono 0 a temperatura ambiente." — Non lo fanno. Al livello del mare, un sensore assoluto legge ~101.325 kPa. Solo un sensore del manometro legge 0 a temperatura ambiente.
• Idea sbagliata: "I sensori assoluti sono sempre più precisi." — La precisione dipende dal progetto e dalla calibrazione, non dal tipo di riferimento. I sensori di misura possono raggiungere una precisione uguale o migliore per le misurazioni relative.
• Idea sbagliata: "È possibile convertire un sensore relativo al manometro in assoluto aggiungendo la pressione atmosferica". — Funziona solo se la pressione atmosferica è nota e stabile, il che vanifica lo scopo nelle applicazioni mobili o ad alta quota.

3. Applicazioni chiave per settore

3.1 Sensore di pressione assoluta per applicazioni con altimetro

Il sensore di pressione assoluta for altimeter applications è uno dei casi d'uso tecnicamente più impegnativi. Gli altimetri degli aerei si basano sul modello ISA (International Standard Atmosphere), che definisce una relazione prevedibile pressione-altitudine: la pressione diminuisce di circa 1,2 hPa per 10 m di aumento di altitudine al livello del mare.

Per l'avionica certificata, i sensori devono soddisfare gli standard ambientali DO-160G e i livelli di garanzia del software RTCA/DO-178C. Le specifiche chiave includono:

• Intervallo di pressione: 10–110 kPa (copertura altitudini da -500 m a ~30.000 m)
• Risoluzione: <1 Pa (equivalente a una risoluzione di altitudine di ~8 cm)
• Compensazione della temperatura: da -55°C a 85°C
• Resistenza agli urti e alle vibrazioni secondo MIL-STD-810

I droni e gli UAV di livello consumer utilizzano sensori barometrici MEMS a basso costo (ad esempio, risoluzione a 24 bit, interfaccia I²C) che raggiungono comunque una precisione di altitudine <± 1 m in condizioni di calma, sufficiente per il controllo di volo automatizzato e le funzioni di ritorno a casa.

3.2 Sensore di pressione assoluta per sistemi HVAC

In sensore di pressione assoluta for HVAC systems , il ruolo principale è monitorare la pressione del refrigerante nei circuiti dei compressori, nei plenum di mandata e ritorno delle unità di trattamento dell'aria (AHU) e nei sistemi di automazione degli edifici (BAS). A differenza del monitoraggio della pressione differenziale del filtro (che utilizza sensori differenziali), la gestione del circuito frigorifero richiede la pressione assoluta per calcolare accuratamente il surriscaldamento e il sottoraffreddamento del refrigerante utilizzando i diagrammi pressione-entalpia (P-H).

3.3 Dispositivi Medici

Di livello medico sensori di pressione assoluta sono incorporati in ventilatori, macchine per anestesia, pompe per infusione, misuratori di pressione sanguigna e apparecchiature per dialisi. I requisiti normativi (IEC 60601-1, ISO 80601) impongono la biocompatibilità per i materiali a contatto con i fluidi, la compatibilità elettromagnetica (EMC) e una rigorosa tracciabilità della calibrazione.

Caratteristiche principali del sensore medico:

• Precisione: ±0,1% FS o migliore, con calibrazione tracciabile NIST
• Deriva a lungo termine: <±0,05% FS/anno
• Compatibilità con i mezzi: soluzione salina, ossigeno, miscele di gas anestetici
• Uscita: digitale (I²C/SPI) con compensazione della temperatura integrata preferita per le moderne architetture embedded

3.4 Sistemi automobilistici

Applicazioni automobilistiche di sensori di pressione assoluta includono sensori di pressione assoluta del collettore (MAP), sistemi di monitoraggio della pressione dei pneumatici (TPMS, sebbene in genere siano relativi), pressione di sovralimentazione del turbocompressore e pressione di vapore del serbatoio del carburante. I sensori MAP sono fondamentali per i calcoli dell'iniezione di carburante e della fasatura dell'accensione dell'unità di controllo del motore (ECU). Devono resistere alla qualificazione AEC-Q100 Grado 1 (da −40°C a 125°C), alle vibrazioni elevate e all'esposizione ai vapori di carburante.

• Intervallo operativo: 10–400 kPa assoluti (copre il vuoto al minimo attraverso la massima spinta)
• Uscita: protocollo analogico raziometrico (0,5–4,5 V) o digitale SENT
• Tempo di risposta: <1 ms per eventi del motore dinamico

3.5 Sensore di pressione assoluta a basso costo per progetti Arduino

Il rise of open-source hardware has created strong demand for a Sensore di pressione assoluta Arduino a basso costo -soluzione compatibile. Questi sensori, in genere dispositivi barometrici MEMS con uscita I²C o SPI, consentono stazioni meteorologiche, registratori di altitudine, navigazione interna e progetti di droni a costi minimi.

I popolari sensori barometrici assoluti MEMS utilizzati negli ecosistemi Arduino offrono:

• Intervallo di pressione: 300–1100 hPa (copre altitudini da -500 m a ~9.000 m)
• Interfaccia: I²C (modalità veloce 400 kHz) o SPI
• Risoluzione: ADC a 24 bit, risoluzione <0,18 Pa in modalità ad altissima risoluzione
• Tensione di alimentazione: 1,8–5 V (compatibile con logica 3,3 V)
• Pacchetto: LGA-8, QFN o modulo breakout per la prototipazione
• Consumo di corrente: <1 µA in modalità sospensione (fondamentale per i nodi IoT alimentati a batteria)

4. Come scegliere il sensore di pressione assoluta giusto

4.1 Specifiche chiave da valutare

Selezionando quello corretto sensore di pressione assoluta richiede una valutazione sistematica su diverse dimensioni della specifica. Gli ingegneri dovrebbero evitare specifiche eccessive (che determinano costi) e specifiche insufficienti (che causano errori sul campo).

4.2 Criteri di selezione per Arduino e sistemi embedded

Per un Sensore di pressione assoluta Arduino a basso costo o per un'applicazione con microcontrollore incorporato, la priorità si sposta verso la compatibilità dell'interfaccia, il consumo energetico e il fattore di forma. Considera:

• Livelli di tensione dell'interfaccia : assicurati che i livelli logici I²C/SPI corrispondano al tuo MCU (3,3 V o 5 V). Molti sensori MEMS sono a 3,3 V nativi; utilizzare i traslatori di livello se si collega ad Arduino Uno a 5 V.
• Supporto alla biblioteca : La disponibilità confermata della libreria Arduino riduce drasticamente i tempi di sviluppo.
• Sensore di temperatura su chip : La maggior parte dei sensori barometrici MEMS includono un sensore di temperatura integrato per la compensazione e il monitoraggio a doppia funzione.
• Tasso di campionamento : Per le stazioni meteorologiche è sufficiente 1 Hz. Per il mantenimento dell’altitudine negli UAV sono necessari 25–100 Hz.
• Modalità di sospensione e standby : Essenziale per le applicazioni alimentate a batteria destinate ad anni di funzionamento su celle a bottone o piccoli pacchi LiPo.

4.3 Compromessi tra prezzo e prestazioni

Il cost of an sensore di pressione assoluta bilance con precisione, certificazioni, compatibilità con i supporti e imballaggio. Comprendere questi compromessi aiuta i team di procurement e gli architetti di sistema a bilanciare il budget con i requisiti tecnici.

5. Informazioni su MemsTech: il tuo partner di fiducia per i sensori di pressione MEMS

5.1 Fondata a Wuxi, costruita per l'innovazione

Fondata nel 2011 e situata nel distretto hi-tech nazionale di Wuxi, l'hub cinese per l'innovazione IoT, MemsTech è un'azienda specializzata in ricerca e sviluppo, produzione e vendita di sensori di pressione MEMS. Il distretto nazionale hi-tech di Wuxi si è affermato come uno dei principali ecosistemi asiatici per la produzione di semiconduttori e MEMS, fornendo a MemsTech l'accesso a risorse di fabbricazione avanzate, partenariati di ricerca e infrastrutture della catena di fornitura fondamentali per la produzione di sensori di alta qualità e in grandi volumi.

5.2 Prodotti e industrie servite

Quella di MemsTech sensore di pressione assoluta La linea di prodotti copre un'ampia gamma di intervalli di pressione, tipi di uscita e opzioni di imballaggio progettati per servire i clienti B2B in:

• Medico : Sensori progettati per apparecchiature respiratorie, sistemi di infusione e strumenti diagnostici, conformi ai requisiti di gestione della qualità ISO 13485.
• Automobilistico : Sensori di pressione MEMS conformi alla qualifica AEC-Q100 Grado 1 per il monitoraggio della pressione del collettore, dei vapori di carburante e del sistema frenante.
• Elettronica di consumo : sensori MEMS compatti e a basso consumo per smartphone, dispositivi domestici intelligenti, dispositivi indossabili e nodi IoT.

5.3 Perché i team di approvvigionamento e i partner all'ingrosso scelgono MemsTech

• Capacità di ricerca e sviluppo professionale : La progettazione MEMS interna e l'ingegneria di processo consentono soluzioni personalizzate per clienti OEM e ODM.
• Gestione della produzione scientifica : Le linee di produzione a controllo ISO con controllo statistico del processo (SPC) garantiscono resa e qualità costanti su vasta scala.
• Imballaggio e test rigorosi : Ogni sensore viene sottoposto a calibrazione completa e test funzionali prima della spedizione, con la possibilità di screening opzionale HTOL (durata operativa ad alta temperatura) al 100%.
• Prezzi competitivi : L'integrazione verticale e l'efficienza della produzione in volumi consentono a MemsTech di fornire soluzioni di rilevamento ad alte prestazioni ed economicamente vantaggiose che riducono il costo totale della distinta base del sistema senza compromettere l'affidabilità.

6. Domande frequenti (FAQ)

Q1: Qual è la differenza fondamentale tra un sensore di pressione assoluta e un sensore di pressione relativa?

An sensore di pressione assoluta misura la pressione relativa ad un vuoto perfetto (0 Pa). Un sensore di pressione relativa misura la pressione relativa alla pressione atmosferica locale, che varia con l'altitudine e le condizioni meteorologiche. Di conseguenza, un sensore di pressione assoluta vs gauge pressure sensor il confronto mostra che i sensori assoluti forniscono una misurazione stabile e indipendente dalla posizione, mentre i sensori relativi sono più appropriati quando la quantità di interesse tecnico è la pressione al di sopra o al di sotto della temperatura ambiente, come il gonfiaggio dei pneumatici o la pressurizzazione del serbatoio rispetto all'atmosfera.

Q2: Come funziona un sensore di pressione assoluta in un'applicazione con altimetro?

In un sensore di pressione assoluta for altimeter applications , il sensore misura la pressione barometrica effettiva dell'atmosfera sull'aereo o l'altitudine attuale dell'UAV. Utilizzando il modello ISA (International Standard Atmosphere), in cui la pressione diminuisce di circa 1,2 hPa per 10 m di aumento di altitudine a basse altitudini, il sistema converte le letture della pressione in valori di altitudine. Il riferimento del vuoto sigillato all'interno del sensore garantisce che questa misurazione non sia influenzata dalla pressurizzazione della cabina o dalle condizioni meteorologiche locali, fornendo un segnale di altitudine stabile e ripetibile per i sistemi di controllo di volo.

Q3: È possibile utilizzare un sensore di pressione assoluta a basso costo con Arduino per la misurazione dell'altitudine fai-da-te?

SÌ. A Sensore di pressione assoluta Arduino a basso costo -Il dispositivo MEMS compatibile, in genere un sensore barometrico I²C a 24 bit, può raggiungere una risoluzione dell'altitudine migliore di 0,5 m in aria ferma. Arduino legge i dati grezzi sulla pressione tramite I²C, applica la formula ipsometrica (o un'approssimazione ISA semplificata) e restituisce l'altitudine in metri. Per ottenere risultati ottimali, eseguire una calibrazione locale della pressione a livello del suolo prima di ogni sessione, poiché la pressione assoluta a livello del mare varia quotidianamente di ±2–3 hPa a causa delle condizioni meteorologiche, che si traduce in un errore di altitudine di ±17–25 m senza correzione.

Q4: Quali specifiche sono più critiche nella scelta di un sensore di pressione assoluta per i sistemi HVAC?

For sensore di pressione assoluta for HVAC systems applicazioni, le specifiche più critiche sono: (1) intervallo di pressione —deve coprire l'intera pressione operativa del refrigerante, compresi i transitori; (2) compatibilità multimediale —i materiali bagnati devono essere compatibili con refrigeranti come R-410A, R-32 o R-134a; (3) banda di errore totale (TEB) nell'intero intervallo di temperature operative; (4) interfaccia di uscita —Il circuito di corrente da 4–20 mA è preferibile per cavi lunghi nei sistemi di edifici; e (5) protezione dall'ingresso —IP67 minimo per ambienti di sale apparecchiature esposti a umidità e detergenti.

D5: In che modo un sensore di pressione assoluta mantiene la precisione per tutta la sua durata?

Stabilità a lungo termine in un sensore di pressione assoluta dipende dall'integrità della camera di riferimento del vuoto sigillata, dalla resistenza allo scorrimento del materiale del diaframma e dalla qualità dell'algoritmo di compensazione ASIC. I sensori MEMS di alta qualità raggiungono una stabilità a lungo termine di ±0,1% FS all'anno o migliore. Per mantenere la precisione certificata, i sensori devono essere ricalibrati periodicamente, in genere ogni 1-3 anni a seconda dei requisiti normativi dell'applicazione. Nelle applicazioni critiche (mediche, aerospaziali), i produttori dovrebbero fornire certificati di calibrazione tracciabili NIST e dati pubblicati sulla caratterizzazione della deriva.

Riferimenti

• Fraden, J. (2016). Manuale dei sensori moderni: fisica, progetti e applicazioni (5a ed.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Commissione Elettrotecnica Internazionale. (2005). IEC 60770-1: Trasmettitori da utilizzare in sistemi di controllo di processi industriali – Parte 1: Metodi per la valutazione delle prestazioni . CEI.
• Gruppo industriale MEMS e sensori (MSIG). (2023). Rapporto sul mercato MEMS e sensori . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Condizioni ambientali e procedure di prova per apparecchiature aviotrasportate . RTCA, Inc.
• Strumenti nazionali. (2022). Nozioni fondamentali sui sensori di pressione: tipi di sensori e guida alla selezione . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pression-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Scheda tecnica del sensore di pressione BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pression-sensors/bmp390/
• Organizzazione internazionale per la standardizzazione. (2016). ISO 13485:2016 – Dispositivi medici – Sistemi di gestione della qualità . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Qualificazione della prova di stress basata sul meccanismo di guasto per circuiti integrati . Consiglio per l'elettronica automobilistica.
