Descrizione generale

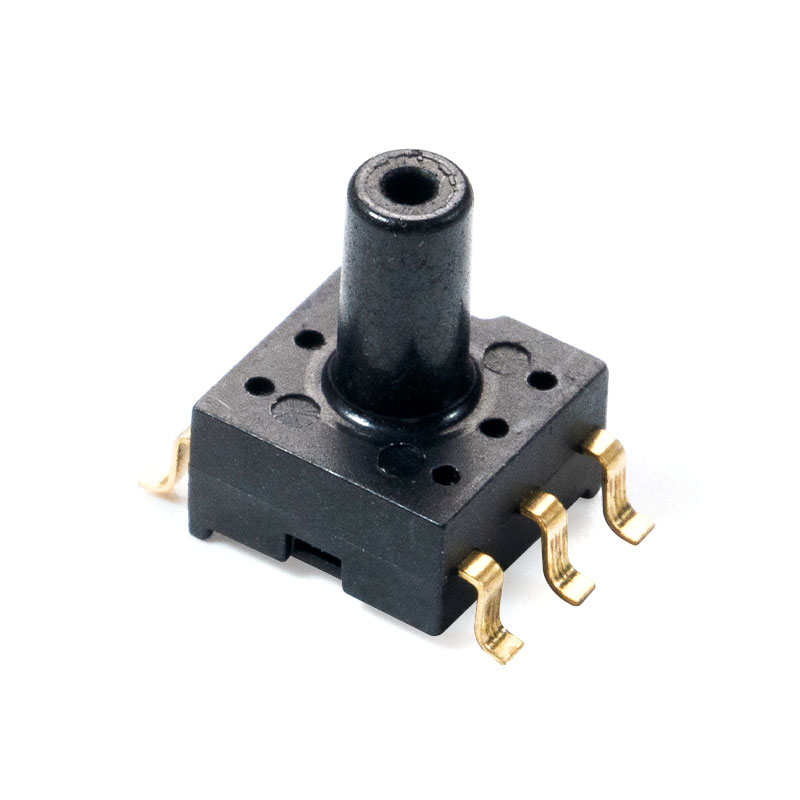

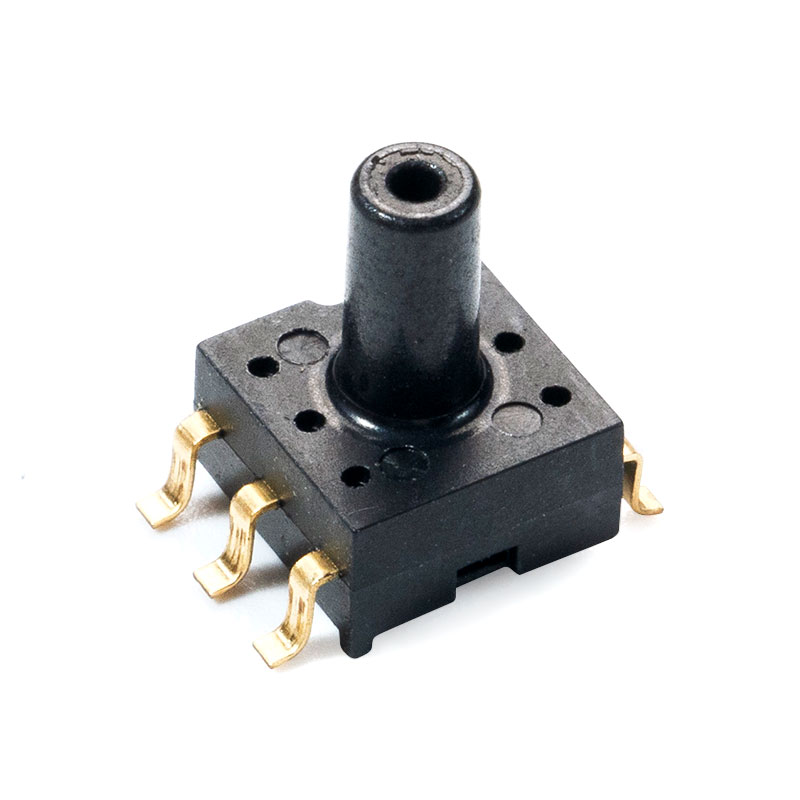

La serie MCP-H10 è un contenitore di piccole dimensioni (SOP) con un ugello, che integra amplificazione del segnale, non linearità e compensazione della temperatura per sensori di pressione piezoresistivi al silicio. Il sensore di pressione della serie MCP-H10 è un prodotto che utilizza la tecnologia MEMS avanzata ed è progettato specificamente per l'elettronica di consumo e le applicazioni mediche. Il sensore di pressione può essere saldato direttamente su una scheda PCB, fornendo un segnale di uscita di tensione analogica preciso e ad alta ampiezza proporzionale alla pressione applicata.
Caratteristiche
Campo di misura: -100kPa~1000kPa
Uscita analogica assoluta con un ampio intervallo lineare (valori tipici di 0,5 V ~ 4,5 V) (nota: la tensione di uscita può essere personalizzata)
Tensione di alimentazione 5,0 V (3,3 V opzionale)
Intervallo di temperatura operativa da -20 a 85 ℃
Intervallo di temperatura di stoccaggio da -40 a 125 ℃
Applicazioni tipiche
Uso industriale: pressostati e componenti pneumatici
Uso medico: misuratore di pressione sanguigna, generatore di ossigeno
Rilevamento del livello dell'acqua degli elettrodomestici: lavatrici, lavastoviglie, aspirapolvere
Controllo della pressione dell'aria: camere bianche e sale fumatori
Altro: dispositivo di rilevamento della pressione media della pressione dell'aria
Prestazioni della struttura
Chip sensibile alla pressione: silicio
Cavo: filo d'oro
Guscio di tenuta: materiale PPS
Perno: rame placcato oro
Peso netto: circa 0,3 grammi
Specifiche elettriche
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unità |
| Tensione @ Vs=5,0 V (serie MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VCC |
| Tensione @ Vs=3,3 V (serie MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corrente di lavoro | Io o | — | 3 | mADC | |
| Precisione (da 0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| Risoluzione dell'ADC | RES ADC | — | 24 | — | un po' |
| Risoluzione DAC | RES DAC | — | 12 | — | un po' |
| Frequenza | Fsys | 1 | MHz | ||
| Tempo di risposta | t R | — | 2.5 | — | ms |
| Ora di inizio | — | — | 100 | — | ms |
| Protezione ESD | — | — | 2 | — | KV |
