Cos'è un sensore di pressione MCP?

Concetto principale: collegare il marchio MCP e il rilevamento della pressione

Quando si incontra il termine Sensore di pressione MCP , è fondamentale comprenderne il duplice significato all'interno dell'industria elettronica. Principalmente, "MCP" si riferisce a una prolifica serie di circuiti integrati (IC) di Microchip Technology, un produttore leader di semiconduttori. Sebbene Microchip produca vari sensori, il prefisso "MCP" è notoriamente associato ai convertitori analogico-digitali (ADC), ai potenziometri digitali e ai sensori di temperatura. Quindi un vero e proprio single-chip Sensore di pressione MCP con il prefisso MCP non è una linea di prodotti standard. Invece, il termine si riferisce comunemente a una soluzione di rilevamento della pressione che utilizza al suo interno i circuiti integrati di condizionamento del segnale e di conversione dei dati di Microchip, come gli amplificatori operazionali MCP600x, gli ADC MCP3421 o i chip per contatori di energia MCP390x. Questo approccio a livello di sistema abbina un trasduttore di pressione analogico sensibile (come un ponte di pietra di grano piezoresistivo) con circuiti integrati MCP ad alte prestazioni per creare un sistema di misurazione dell'uscita preciso, affidabile e spesso digitale. Questa distinzione è fondamentale per gli ingegneri che cercano i componenti giusti per la loro progettazione.

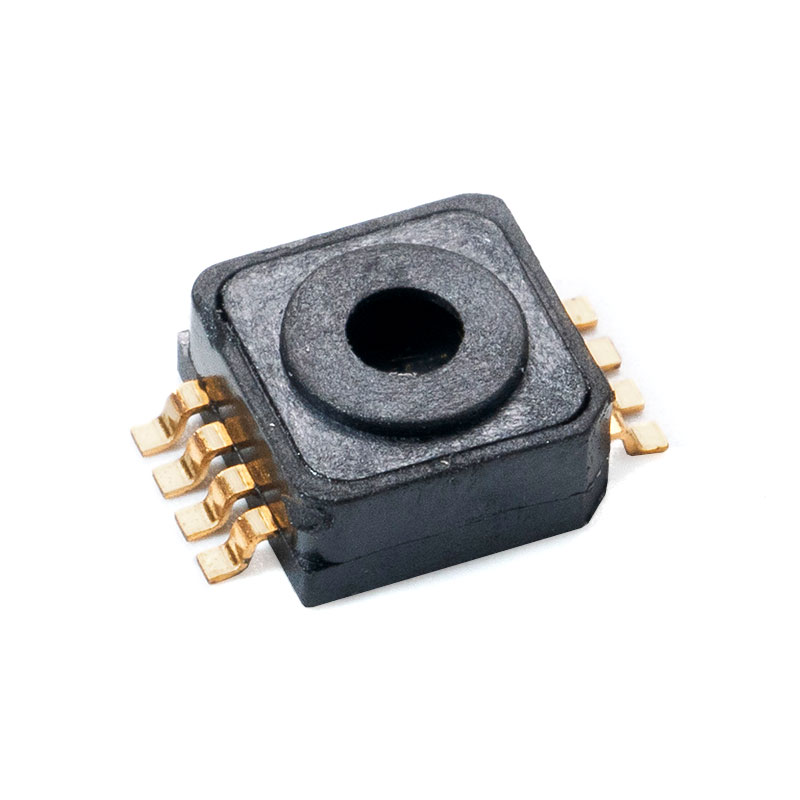

MCP Pressure Sensor

In una configurazione tipica, il segnale grezzo, a livello di millivolt, proveniente da un trasduttore di pressione è troppo debole e rumoroso per l'elaborazione diretta. È qui che eccellono i componenti MCP. Un amplificatore operazionale di precisione della serie MCP6xxx può amplificare questo segnale. Successivamente, un ADC ad alta risoluzione della serie MCP3xxx o MCP34xx digitalizza la tensione amplificata con rumore ed errori minimi. Infine, un microcontrollore comunica con l'ADC tramite SPI o I2C per ottenere una lettura digitale della pressione. Questo modulare, Serie MCP La catena del segnale offre ai progettisti un'eccezionale flessibilità per ottimizzare costi, potenza e prestazioni, rendendola una pietra miliare dei moderni sistemi di misurazione della pressione, dai dispositivi medici ai controlli industriali.

Soluzioni digitali: l'approccio integrato

La tendenza nella tecnologia dei sensori è verso una maggiore integrazione e comunicazione digitale. Sebbene una catena di segnali discreta offra flessibilità, i progettisti spesso cercano una soluzione semplificata. È qui che si comprende il concetto di a sensore di pressione con uscita digitale interfaccia serie MCP diventa prezioso. Anche se Microchip potrebbe non commercializzare un sensore di pressione digitale monolitico con marchio MCP, l’ecosistema che abilitano è essenzialmente digitale. Selezionando un trasduttore di pressione con un'uscita analogica compatibile e associandolo a un ADC MCP dotato di un'interfaccia digitale diretta (SPI o I2C), gli ingegneri creano effettivamente un "modulo sensore di pressione digitale". L'interfaccia digitale elimina i problemi di integrità del segnale analogico su distanze maggiori, semplifica il firmware del microcontrollore fornendo valori digitali diretti e consente un facile collegamento in rete di più sensori su un bus condiviso. Questo approccio, sfruttando il robusto Serie MCP di ADC, fornisce un percorso affidabile e di facile progettazione per digitalizzare i dati di pressione, che è essenziale per i dispositivi IoT, le apparecchiature industriali intelligenti e qualsiasi sistema in cui si preferisce l'acquisizione di dati digitali.

Comprensione dell'interfaccia serie MCP del sensore di pressione con uscita digitale

Implementare a uscita digitale per il rilevamento della pressione utilizzando i circuiti integrati MCP implica in genere il protocollo SPI (Serial Peripheral Interface) o I2C (Inter-Integrated Circuit). Ad esempio, MCP3201 (ADC a 12 bit) utilizza SPI, richiedendo linee di selezione del chip (CS), orologio seriale (SCK) e linee di ingresso/uscita dati (DIN/DOUT). Ciò fornisce una comunicazione veloce e full duplex, ideale per il campionamento a velocità più elevata. Al contrario, MCP3421 (ADC a 18 bit) utilizza I2C, richiedendo solo due linee bidirezionali (SDA e SCL), perfette per risparmiare pin del microcontrollore e collegare più dispositivi su un singolo bus. La scelta dipende dalle priorità del sistema:

• SPI (ad esempio, MCP3201, MCP3008): Trasferimento dati più veloce, tempistica del protocollo più semplice, full-duplex. Ideale per applicazioni a sensore singolo o ad alta velocità.
• I2C (ad esempio, MCP3421, MCP9800): Utilizza meno cavi, supporta reti multi-dispositivo, dispone di indirizzamento integrato. Ideale per sistemi con più sensori o I/O limitati.

La scelta dell'interfaccia influisce direttamente sulla complessità del layout del PCB, sullo sviluppo del firmware e sull'architettura complessiva del sistema, rendendola una decisione fondamentale nella progettazione di un nodo di rilevamento della pressione digitale.

Applicazioni ad alte prestazioni: esigenze dei sistemi industriali

Negli ambienti industriali, la misurazione della pressione non consiste semplicemente nell'ottenere una lettura; si tratta di garantire dati affidabili e a lungo termine in condizioni difficili. Specificando un sistema che funziona come a Trasduttore di pressione MCP ad alta precisione per il monitoraggio industriale richiede un'attenzione particolare ai parametri oltre la risoluzione di base. Questi sistemi utilizzano spesso trasduttori di pressione isolati di alta qualità le cui uscite sono condizionate e digitalizzate da robusti componenti della catena di segnali MCP. I principali differenziatori delle prestazioni includono la stabilità a lungo termine: la capacità del sensore di mantenere la calibrazione per mesi o anni, riducendo al minimo la deriva. Anche la compensazione completa della temperatura è fondamentale, spesso implementata sia all’interno del trasduttore che tramite algoritmi software che utilizzano i dati di un sensore di temperatura separato (potenzialmente un MCP9800) per correggere la lettura della pressione. Inoltre, l'immunità alle interferenze elettromagnetiche (EMI) è fondamentale, ottenuta attraverso un'attenta schermatura del PCB, il filtraggio con amplificatori operazionali MCP e l'uso di alimentatori e percorsi di segnale isolati. La conformità a standard come IEC 61000-6-2 (immunità industriale) può essere necessaria per l'implementazione in ambienti certificati.

Costruisci la tua soluzione: il percorso di progettazione discreta

Per le applicazioni che richiedono la massima personalizzazione, prestazioni ottimali o controllo dei costi in volumi elevati, il percorso di progettazione discreta è fondamentale. Un classico esempio è progettare un circuito attorno a MCP3421 con progettazione del circuito del sensore di pressione . MCP3421 è un ADC delta-sigma a 18 bit con rumore ultrabasso e alta risoluzione, ideale per catturare le sottili variazioni del segnale da un trasduttore di pressione di precisione. Il processo di progettazione prevede diverse fasi critiche. Innanzitutto, l'uscita in millivolt del ponte piezoresistivo deve essere amplificata da un amplificatore strumentale a basso rumore e bassa deriva (che potrebbe essere costruito con amplificatori operazionali MCP6Vxx) per corrispondere all'intervallo di ingresso dell'ADC. Quindi, viene utilizzato un riferimento di tensione preciso, come l'MCP1541, per stabilire la linea di base della misurazione dell'ADC, incidendo direttamente sulla precisione. Lo stesso MCP3421, con la sua interfaccia I2C e il guadagno programmabile, è collegato seguendo rigide linee guida di layout per evitare accoppiamenti di rumore. Questo approccio consente agli ingegneri di personalizzare con precisione larghezza di banda, filtraggio e consumo energetico, ottenendo un risultato su misura sensore di pressione soluzione in grado di superare in prestazioni molti moduli standard per applicazioni specifiche ed esigenti come strumentazione di laboratorio o controllo pneumatico di precisione.

Garantire la precisione: calibrazione e convalida delle prestazioni

Indipendentemente dai componenti utilizzati, la precisione dichiarata di qualsiasi sistema di misurazione non ha senso senza un'adeguata calibrazione. Mentre il termine di ricerca Precisione e calibrazione del sensore di pressione MCP9800 fa riferimento a un sensore di temperatura, evidenzia un'esigenza universale: comprendere e verificare l'accuratezza del sensore. Per un sistema di rilevamento della pressione costruito con componenti MCP, la calibrazione è il processo di mappatura dell'uscita digitale (dall'ADC) agli ingressi di pressione fisica noti. Una semplice calibrazione dell'offset a punto singolo corregge un errore zero coerente. Tuttavia, per alta precisione in un intervallo, la calibrazione multipunto è essenziale. Ciò comporta l'applicazione di diverse pressioni note (da un tester a peso morto calibrato o da uno standard digitale) attraverso l'intervallo operativo, la registrazione delle uscite dell'ADC e la generazione di una curva di correzione (lineare o polinomiale). Questa curva viene memorizzata nel microcontrollore del sistema e applicata a tutte le letture future. I parametri chiave di un foglio dati, come la non linearità integrale (INL) per un ADC MCP o l'errore su scala completa per il sistema, definiscono la massima precisione ottenibile dopo la calibrazione. La convalida regolare rispetto a uno standard garantisce che il sistema mantenga le prestazioni specificate nel tempo, il che è fondamentale nelle applicazioni mediche, aerospaziali o di controllo dei processi.

Navigazione nel portafoglio: una guida alla selezione strategica

Con la disponibilità di una vasta gamma di trasduttori di pressione e di circuiti integrati MCP di supporto, è necessario un approccio sistematico. Questo Guida alla selezione del sensore di pressione del vuoto Microchip MCP delinea un quadro strategico. Innanzitutto, definire il requisito fondamentale: l'intervallo di pressione (ad esempio, 0-100 psi o da -14,7 a 0 psi per il vuoto) e il tipo (assoluto, relativo, differenziale). Questo seleziona il trasduttore. Successivamente, valuta la compatibilità dei media: il sensore entrerà in contatto con aria, acqua, olio o gas corrosivo? Ciò determina il materiale del diaframma del trasduttore. Quindi, analizzare l'uscita del trasduttore: è un segnale raziometrico mV/V o un'uscita condizionata 0-5V/4-20mA? Ciò determina la catena di segnali necessaria. Per un segnale mV debole, avrai bisogno di un amplificatore operazionale con zero automatico MCP6Vxx per l'amplificazione. Per la digitalizzazione, scegliere un ADC MCP in base alla risoluzione necessaria (ad esempio, MCP3201 a 12 bit per base, MCP3421 a 18 bit per alta risoluzione) e all'interfaccia (SPI/I2C). Per le misurazioni del vuoto o di pressioni molto basse, i componenti a basso rumore e l'eccezionale stabilità dell'offset diventano fondamentali. Infine, consulta sempre le più recenti schede tecniche e note applicative di Microchip per i progetti di riferimento, che rappresentano risorse inestimabili per l'implementazione di un robusto Sensore di pressione MCP soluzione.

Domande frequenti

Posso utilizzare un ADC MCP con qualsiasi sensore di pressione analogico?

In linea di principio sì, qualsiasi sensore di pressione analogico con uscita in tensione può essere interfacciato con un ADC MCP appropriato, ma un'integrazione riuscita richiede specifiche corrispondenti. È necessario assicurarsi che l'intervallo di tensione di uscita del sensore rientri nell'intervallo di ingresso dell'ADC (spesso da 0 V a VREF). Se il segnale è troppo piccolo (ad esempio, pochi millivolt da un ponte piezoresistivo), sarà necessario un amplificatore di precisione come un MCP6Vxx tra il sensore e l'ADC. Inoltre, considerare l'impedenza di uscita del sensore e la frequenza di campionamento dell'ADC; una sorgente ad alta impedenza può richiedere un amplificatore buffer per prevenire errori di misurazione durante la fase di campionamento dell'ADC. Progettare sempre il circuito di interfaccia con le schede tecniche del sensore specifico e dell'ADC in mano per tenere conto delle tensioni di offset, delle correnti di polarizzazione e delle caratteristiche del rumore.

Qual è la differenza tra il rilevamento della pressione assoluta, relativa e differenziale?

Questo è un concetto fondamentale nella misurazione della pressione. Pressione assoluta viene misurato rispetto ad un vuoto perfetto (pressione zero). Viene utilizzato in barometri, altimetri e processi in cui il vuoto è un riferimento. Pressione relativa viene misurato rispetto alla pressione atmosferica dell'ambiente locale. Un manometro per pneumatici legge zero a pressione atmosferica, mostrando solo la pressione al di sopra di esso. Pressione differenziale misura la differenza tra due pressioni, ad esempio attraverso un filtro o in un flussometro. La scelta influisce sul tipo di trasduttore di pressione necessario e ha implicazioni sul condizionamento del segnale. Ad esempio, un sensore di pressione assoluta ha una camera di riferimento del vuoto sigillata, mentre un sensore relativo viene scaricato nell'atmosfera.

In che modo la temperatura influisce sulle letture del sensore di pressione basato su MCP?

La temperatura è la fonte di errore più significativa nel rilevamento preciso della pressione. Influisce sia sul trasduttore di pressione (causando intervallo e deriva dello zero) che sui componenti elettronici (modifica dei valori dei resistori e degli offset dell'amplificatore operazionale/ADC). In un Basato su MCP sistema, diverse strategie combattono questo. Innanzitutto, utilizzare componenti con coefficienti di temperatura bassi, come l'ADC MCP3421 che ha una deriva dell'offset molto bassa. In secondo luogo, utilizzare la compensazione della temperatura hardware utilizzando un sensore di temperatura come MCP9800. Il microcontrollore legge sia l'ADC di pressione che il sensore di temperatura, quindi applica un algoritmo di compensazione software utilizzando coefficienti determinati durante un ciclo di calibrazione multi-temperatura. Questa compensazione attiva della temperatura è essenziale per ottenere un'elevata precisione nell'ambiente operativo di un'applicazione industriale o automobilistica.

Quali sono le applicazioni di tendenza che guidano l'innovazione nel rilevamento della pressione?

Diverse tendenze chiave stanno modellando la domanda di soluzioni avanzate di rilevamento della pressione. La proliferazione di IoT e agricoltura intelligente richiede reti di sensori a basso costo alimentati a batteria per il potenziale idrico del suolo (potenziale matriciale) e la pressione della linea di irrigazione. Monitor sanitari indossabili stanno esplorando la misurazione continua della pressione arteriosa, richiedendo sensori miniaturizzati e altamente accurati. Il rivoluzione dei veicoli elettrici (EV). aumenta la necessità di monitoraggio della pressione nei sistemi di gestione termica delle batterie e nelle celle a combustibile a idrogeno. Infine, manutenzione predittiva industriale si basa sul monitoraggio delle vibrazioni e delle tendenze della pressione nei sistemi idraulici e pneumatici per prevedere i guasti. Queste applicazioni spingono verso una maggiore integrazione, una potenza inferiore (dove eccellono gli ADC MCP), uscite digitali e una maggiore robustezza, tutte aree in cui una catena di segnali ben progettata che utilizza componenti MCP può fornire una soluzione competitiva.
