Parametri di uscita

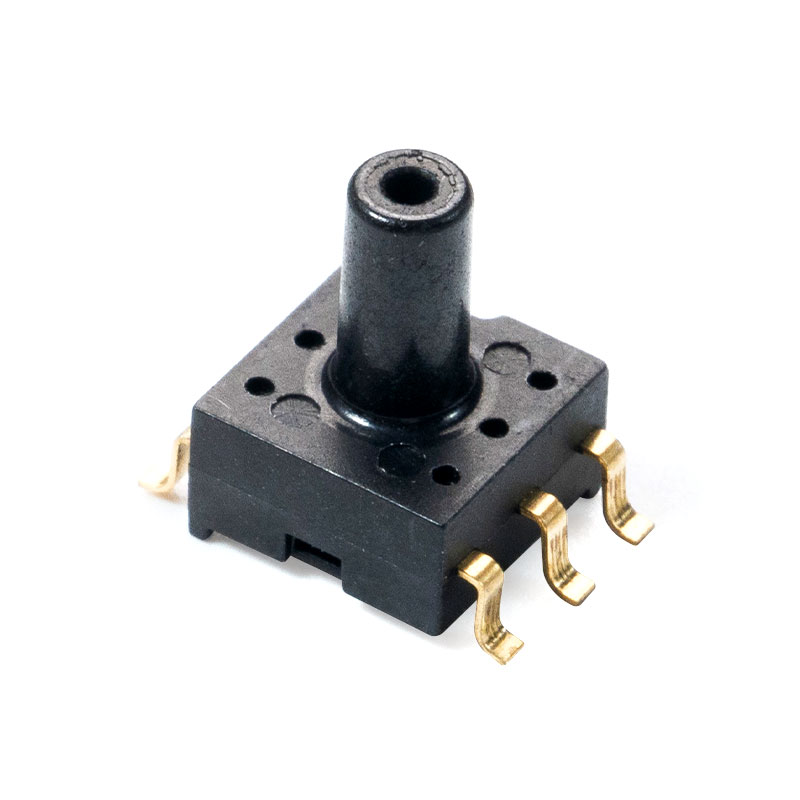

Serie MCP-H10-A
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unitàà |
| minimo pressure output（0℃ to 85℃）@ VS = 5.0V | V spento | 0.44 | 0.5 | 0.56 | VCC |
| Massimo pressure output（0℃ to 85℃）@ VS = 5.0V | V UST | 4.44 | 4.5 | 4.56 | VCC |
| Uscita a fondo scala (da 0 ℃ a 85 ℃) @ VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VCC |
Serie MCP-H10-B
| Caratteristico | Simbolo | minimo | Tip | Massimo | Unitàà |
| minimo pressure output（0℃ to 85℃）@ VS =3.3V | V spento | 0.055 | 0.1 | 0.145 | VCC |
| Massimo pressure output（0℃ to 85℃）@ VS =3.3V | V UST | 3.055 | 3.1 | 3.145 | VCC |
| Uscita a fondo scala (da 0 ℃ a 85 ℃) @ VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VCC |
Descrizione della funzione
Panoramica
Il sensore di pressione della serie MCP-H10 utilizza un chip di pressione piezoresistivo MEMS come elemento di rilevamento della pressione, che emette un segnale grezzo proporzionale alla pressione ambientale. Un chip di condizionamento con un ADC a 24 bit integrato guida l'elemento sensibile, amplifica il suo segnale originale, compensa la temperatura e la linearità ed emette un segnale di uscita di tensione analogica che è linearmente correlato alla pressione applicata.
Funzione di trasferimento
 |  |

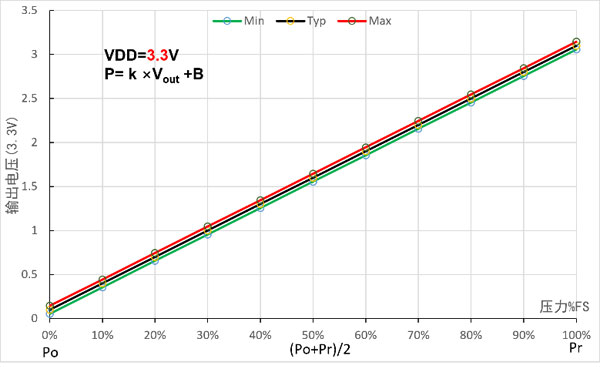

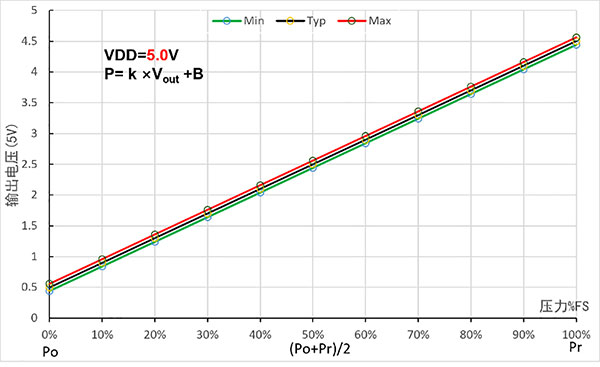

Figura 3.1 Funzione di trasferimento dell'uscita analogica
P= k × Vout B
Nota: Vout è la tensione di uscita analogica (unità: V); P è il valore della pressione (in kPa); k. B rappresenta il coefficiente lineare e l'offset, come mostrato nella tabella seguente.
Tabella 3.1 Parametri della funzione di trasferimento dell'uscita analogica
| Modello del prodotto (5,0 V) | Intervallo (kPa) | Tensione di uscita (V) | Coefficienti e offset | |||
| Po | Il prof | O l | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Il profoduct model（3.3V） | Intervallo (kPa) | Tensione di uscita (V) | Coefficienti e offset | |||
| Po | Il prof | OL | OH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
